제품 상세 정보:
결제 및 배송 조건:
|
| 외경 범위: | 0.1mm ~ 20.0mm | 벽 두께 허용한도: | ± 0.05mm (큰 보어 모세관); ± 0.01mm (작은 보어 모세관) |
|---|---|---|---|
| roundness 오류: | ≤1%; ≤2% | 표면 거칠성: | Ra≤0.8nm; Ra≤1.2nm (연마) |
| 열팽창 계수: | 0.55 × 10/° C | 적용: | 분석 기기; 광섬유 통신 |
| 강조하다: | 투명 석영 모세관,불규칙 유리 튜브 |
||

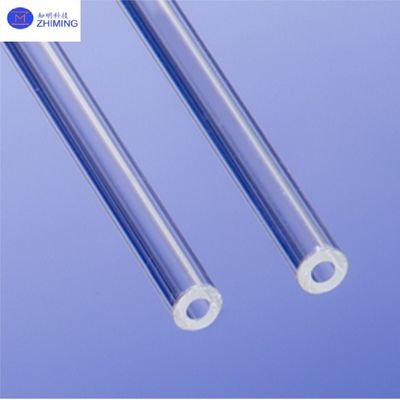

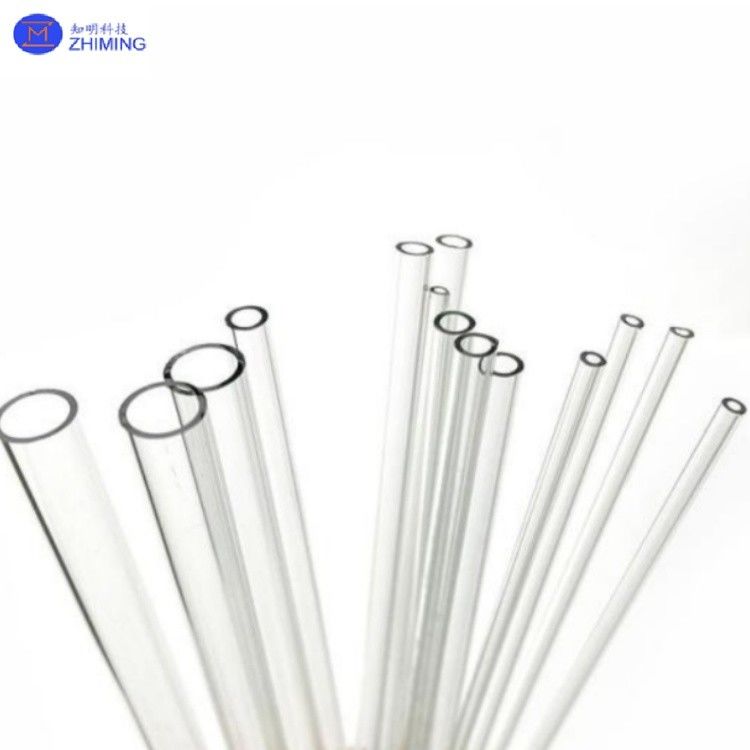

쿼츠 모세혈관은 고순도 녹인 실리카 (SiO2) 를 사용하여 정밀 도면 과정을 통해 제조 된 튜브형 광학적 구성 요소입니다. 큰 구멍 (OD≥1mm) 및 작은 구멍 (OD<1mm) 변형으로 분류되며 분석 기기, 광섬유 통신, 생의학적 장치,그리고 반도체 응용. 전문 광학 부품 제조업체로서 ZMSH는 고정도의 사용자 지정 처리를 제공하는 쿼츠 모세혈관의 연구 개발 및 생산에 중점을두고 있습니다. ZMSH는 다양한 차원, 벽 두께, ID/OD 비율 및 특수 코팅 요구 사항을 수용하여 고객 제공 도면을 사용자 정의에 지원합니다. 우리의 능력은 실험실 규모의 작은 대량 생산에서 산업용 대량 생산에 이르기까지 빛 전달, 화학적 안정성, 기계적 견고성에서 예외적인 성능을 보장합니다.
| 매개 변수 | 대공형 모세혈관 | 소공형 모세혈관 |
| 외부 지름 범위 | 10.0mm~20.0mm | 00.1mm~1.0mm |
| 벽 두께 허용 | ±0.05mm | ±0.01mm |
| ID/OD 비율 | 0.2~0.9 (개인 조정 가능) | 0.1~0.8 (개정 가능) |
| 길이 | ≤1000mm (표준) | ≤500mm (표준) |
| 둥글기 오류 | ≤ 1% | ≤ 2% |
| 표면 거칠성 | Ra≤0.8nm (폴리싱) | Ra≤1.2nm (폴리싱) |
| 열 팽창 계수 | 00.55×10−6/°C | 00.55×10−6/°C |
| 최대 작동 온도 | 1100°C (단기) | 1000°C (단기) |
| 전송 범위 | 170nm ~ 2500nm | 170nm ~ 2500nm |
| 압력 저항 | >30MPa (벽 ≥0.5mm) | >10MPa (벽 ≥0.1mm) |
쿼츠 모세혈관의 핵심 특징은 다음과 같습니다.
1고순도 물질: SiO2 함량은 ≥99.99%, 고정밀 분석을 위해 최소한의 불순물 간섭을 보장합니다.
2. 우수한 열 안정성: 열 팽창 계수는 0.55×10−6/°C에 불과하며, 1100°C까지의 온도 (단기) 를 견딜 수 있습니다.
3화학적 무력성: 산/알칼리 부식 (HF를 제외한) 에 저항하며, 공격적인 용매 환경과 호환된다.
4차원의 다양성: 유체 전송을 위한 큰 구멍의 모세혈관 (OD 1mm~20mm); 미세 유체 또는 섬유 결합을 위한 작은 구멍 (OD 0.1mm~1mm)
5광학 성능: UV에서 IR (170nm ∼ 2500nm) 으로 높은 전파성, 전송을 향상시키기 위해 선택적 AR 코팅.
쿼츠 모세혈관은 다음과 같은 중요한 역할을 합니다.
1분석 기구: 높은 순도와 압력 저항을 요구하는 GC/LC 시스템에 대한 분리 기둥.
2광섬유: 미크론 수준의 차원 정밀도를 요구하는 섬유 도출 또는 결합 구성 요소를 위한 전형.
3생의학: 생체 호환성 및 화학적 안정성을 필요로 하는 칩 상 실험실 장치의 마이크로 채널.
4반도체 공정: CVD/어치링용 가스 전달 파이프, 고온 부식 가스에 견딜 수 있다.
5연구 시스템: 시크로트론/레이저 실험을 위한 빔 가이드 튜브, 높은 진공 호환성을 필요로 한다.

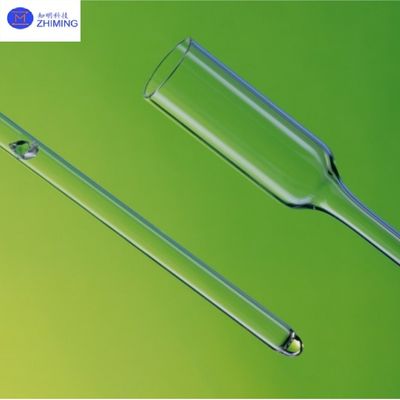

ZMSH는 재료 선택, 정밀 도영, 차원 가공 및 기능적 치료 등 쿼츠 모세혈관의 끝에서 끝까지 사용자 정의를 제공합니다.고객은 CAD 도면이나 기술 사양을 제출할 수 있습니다.우리는 CNC 레이저 절단과 정밀 닦기를 사용하여 ±0.01mm까지 긴 허용량으로 복잡한 구조 (예를 들어, 톱니 끝, 멀티 루멘 모세혈관) 를 달성합니다.우리는 실란화 된 내부 벽을 제공합니다., 금속화 된 코팅 (전도성 응용) 또는 고압 강화 (폭발 압력 > 50MPa). 모든 제품은 지름 일관성 검사 (비형성 ≤ 1%) 및 투명성 테스트를 받습니다.ISO 인증을 받은 시험 보고서를 첨부합니다.우리는 R&D 규모의 주문 (최소 10 대) 및 대규모 OEM 협력을 지원하며, 유연한 납품 시간, 기술 컨설팅 및 판매 후 지원으로 보완합니다.
관련 제품 추천: 쿼츠 튜브
1. 질문: 쿼츠 모세혈관 튜브 는 무엇 을 위해 사용 됩니까?
A: 쿼츠 모세혈관 튜브는 초순, 열 안정성 때문에 고정도 분석 기기 (HPLC/GC), 광섬유 및 반도체 제조에 주로 사용됩니다.그리고 화학물질에 대한 저항성으로 실험실과 첨단 기술 산업에 적합합니다..
2질문: 왜 유리 모세혈관보다 쿼츠를 선택하셨나요?
A: 쿼츠 모세혈관은 고온 (최고 1100°C) 적용, UV 투명성, 화학적 내구성 등에서 유리를 능가합니다.화학 분석 및 레이저 시스템과 같은 중요한 프로세스에서 더 긴 수명과 더 나은 정확성을 보장합니다..
태그: #쿼츠 글래스 광학 등급 창문, #불규칙한 모양의 쿼츠 글래스 창문, #자격화, #융합 실리카 플레이트, #SiO2 크리스탈, #쿼츠 웨이퍼, #쿼츠 튜브, #쿼츠 프리즘, #쿼츠 보트JGS1/JGS2 등급, # 고순도, # 융합 실리카 광 부품, # BF33 등급, # 투명한 쿼츠 모세혈관 튜브, # 큰 구멍 / 작은 구멍, # 불규칙한 유리 튜브
