제품 상세 정보:
결제 및 배송 조건:
|
| 모양 사용자 정의: | 타원, 직사각형, 육각형, 별, 프리 폼 곡선 | 최소 크기: | 0.1 × 0.1 mm |
|---|---|---|---|
| 두께 공차: | ±0.02 밀리미터 | 열팽창 계수: | 5.5 × 10/° C |
| 표면 거칠성: | RA ≤0.5 nm | 신청서: | 의료 기기, 재생 에너지 |
| 강조하다: | BF33 등급 석영 광학 윈도우,불규칙 형상 석영 광학 윈도우 |
||

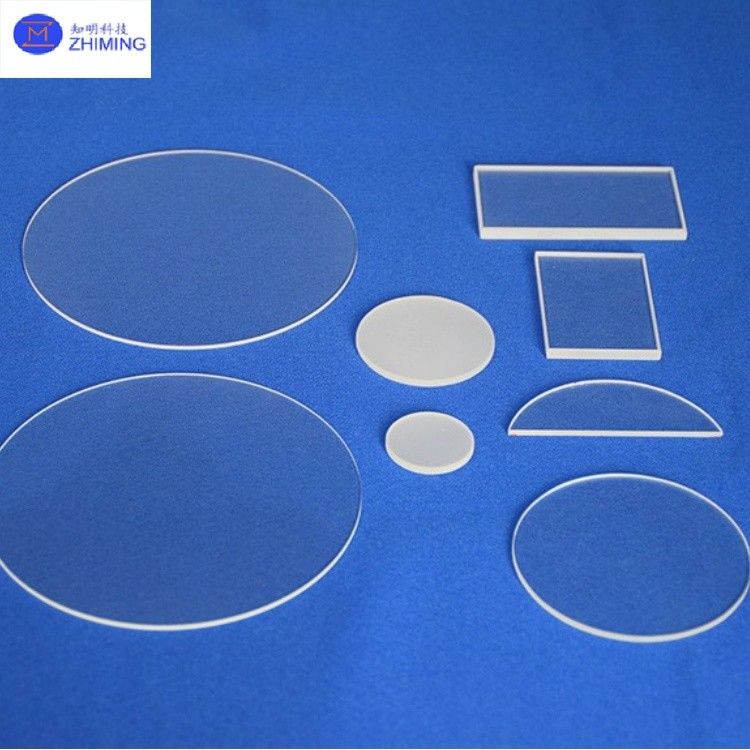

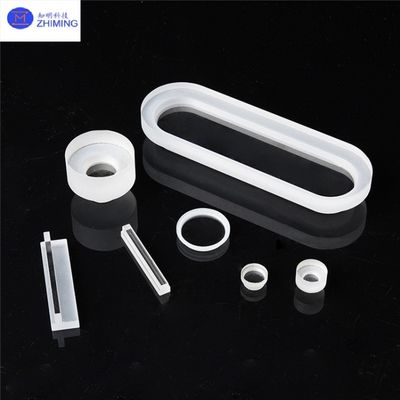

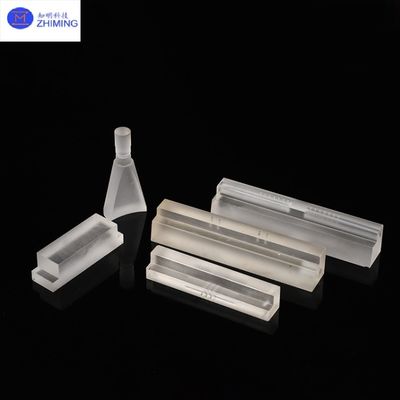

맞춤형 불규칙 쿼츠 광학 창문은 고 순수성 실리콘 이산화 (SiO2) 로 만들어집니다.전통적인 기하학적 제약을 깨고 복잡한 광 시스템 요구 사항을 해결하도록 설계되었습니다.예를 들어, 원형/사각형 형식). 이 창문은 타원형, 다각형, 자유형 곡선과 같은 비표준 모양을 지원합니다. 주요 장점은 고온 저항성 (1,100°C 연속 사용), 낮은 열 팽창 계수 (5,5×10−7/°C), 광범위한 스펙트럼 투명성 (185~3,500 nm) 및 화학적 관성성,정밀 광학 장치의 극단적인 환경에 이상적으로 적용됩니다.. ZMSH는 전체 사이클 맞춤형 생산에 특화되어 있으며, 설계부터 배달까지의 종합 서비스를 제공하며 반도체, 레이저 기술 및 항공우주와 같은 고급 분야에 서비스를 제공합니다.
| - 네매개 변수 | 사양 |
| 재료 등급 | JGS1 (UV 최적화), JGS2 (브로드밴드), JGS3 (IR 강화), BF33 (낮은 확장) |
| 최소 크기 | 0.1×0.1mm |
| 두께 허용 | ±0.02mm |
| 전송 범위 | UV: 185~2,500 nm (JGS1의 ≥90%) IR: 2,600~3,500 nm (JGS3의 ≥85%) |
| 열 확장 | 5.5×10−7/°C (20~300°C) |
| 표면 거칠성 | Ra ≤0.5 nm |
| 코팅 옵션 | AR (190~2,200 nm), BBAR, 수소공성, 레이저 저항성 (예: 1064 nm, 532 nm) |
1기하학적 사용자 정의
비 표준 기하학 (엘립스, 직사각형, 육각형, 별) 을 지원하며 최소 처리 크기는 0.1mm 및 ±0.02mm 허용입니다.
비대칭 시스템과 미세 유체 칩 창을 포함한 전문 광학적 디자인을 가능하게 합니다.
2. 고온 성능
부드러움점: 1,730°C; 1,100°C까지의 장기적인 작동 안정성; 빠른 열순환으로 1,450°C까지의 단기적 허용.
3. 화학적 안정성
강한 산 (HF를 제외한) 에 저항하며, 세라믹보다 30배 더 많은 산 저항을 나타내며, 스테인리스 스틸보다 150배 더 높습니다.
4. 광학적 특성
전파성: 가시 범위에서 ≥93%, 자외선 (185 nm) 에서 ≥90%, IR (3,500 nm) 에서 ≥85%
스펙트럼 커버리: 자외선에서 자외선 응용을 위한 3가지 재료 등급 (JGS1/JGS2/JGS3)
5. 기계적 특성
모스 경도는 5.5~6.5압축 강도: 1,100 MPa; 굽힘 강도: 67 MPa.
6. 표면 처리
맞춤 코팅: 반사 방지 (AR), 반사, 수분 혐오성, 레이저 손상 저항성 필름.
1. 반도체 제조: 고온 CVD 프로세스에 대한 웨이퍼 에칭 장비의 비대칭 관찰 창.
2. 레이저 시스템: 고전력 레이저용 맞춤형 빔 모양 부품 (예를 들어 원형/분자형 출력)
3. 항공우주: 진공 및 열 사이클 환경을위한 다면적 인프라 레드 센서 창문.
4. 의료기기: 곡선 파이프 라인 영상 촬영을 위한 내시경의 소형 불규칙 창문.
5. 신재생 에너지: 태양전지용 최적화된 빛 수집 기판.
ZMSH는 다음과 같은 불규칙한 쿼츠 광 유리창에 대한 종합 솔루션을 제공합니다. 디자인 사용자 정의: 고객은 모양 (엘립스, 다각형, 경사 두께), 차원 (최저 0.1 × 0.1 mm) 및 기능 요구 사항 (예를 들어, 레이저 손상 저항성,방사성 코팅). 정밀 가공: 첨단 CNC 및 레이저 절단 기술을 사용하여 복잡한 기하학에 대한 미크론 수준의 정확성과 차원 안정성을 보장합니다. 성능 테스트: 포괄적인 광학 보고서 (전달성, 열 확장) 및 응용 프로그램 특정 권장 사항 (예를 들어 진공 호환 밀폐 설계) 을 제공합니다.
관련 제품 추천: 쿼츠 막대
- 네1질문: 창문 쿼츠란 무엇인가요?
A: 윈도우 쿼츠는 극도의 열 안정성, 화학적 무력성,광대 스펙트럼 투명성 (185~3500 nm).
2질문: 쿼츠 유리의 두 가지 물리적 성질은 무엇으로 창문에 유용하게 쓰일 수 있습니까?
A: 높은 열 저항성: 1,100°C까지의 연속 사용에 견딜 수 있으며 급격한 온도 변화 (예: 1,100°C에서 실내 온도까지 완화) 의 열 충격에 견딜 수 있습니다.
낮은 열 팽창: 5.5×10−7/°C의 계수는 정밀 광학에 중요한 열 회전 하에서 차원 왜곡을 최소화한다.
태그: #쿼츠 글래스 광학 등급 창문, #불규칙한 모양의 쿼츠 글래스 창문, #자격화, #융합 실리카 플레이트, #SiO2 크리스탈, #쿼츠 웨이퍼, #쿼츠 튜브, #쿼츠 프리즘, #쿼츠 보트JGS1/JGS2 등급, # 고순도, # 융합 실리카 광 부품, # BF33 등급
