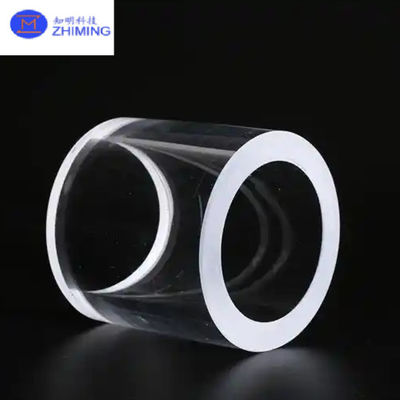

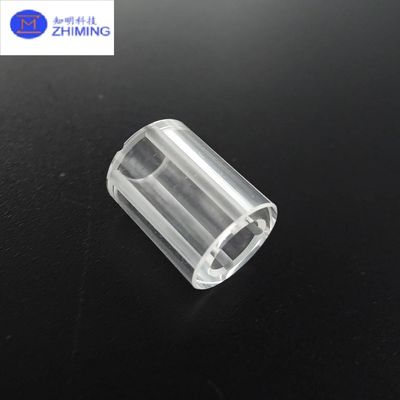

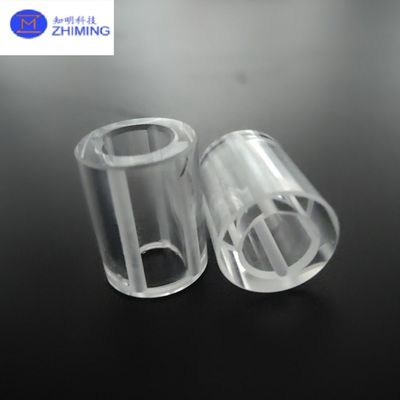

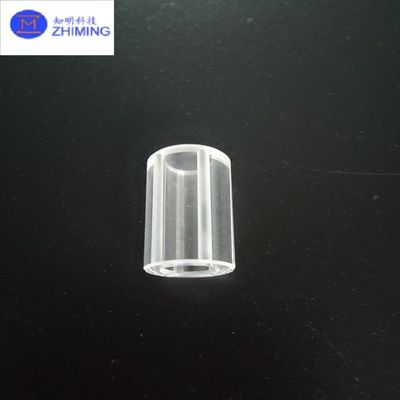

사파이어 튜브 길이는 50.8mm 압력 저항성 맞춤형 크기 단일 크리스탈 Al2O3

사파이어 튜브 길이는 50.8mm 압력 저항성 맞춤형 크기 단일 크리스탈 Al2O3


우리의 단일 크리스탈 Al2O3 압력 내성 사피르 튜브는 높은 압력 저항, 광학 명확성 및 화학적 무력성을 필요로하는 극단적인 환경에 설계되었습니다..8mm) 표준 지름, 길이를 조정하고 벽 두께를 조정할 수 있습니다.이 튜브는 키로폴로스 (KY) 또는 엣지 정의 필름 피드 성장 (EFG) 방법을 통해 고급 α-Al2O3 크리스탈을 사용하여 제조됩니다.-200°C에서 1,800°C까지 열 안정성, 그들은 고압 뷰 포트, 반도체 처리,그리고 방위용 애플리케이션.
쿼츠 또는 폴리 크리스탈린 알루미나보다 주요 장점:
✔ 3배 더 높은 기계적 강도 (굽힘 강도: 600-800 MPa)
✔ 열 충격 저항성 우수 (ΔT>500°C)
✔ 진공/UHV 환경에서는 배출가스가 없습니다.
✔ 레이저 수준의 투명성을 위한 맞춤형 광학 닦기 (Ra <0.02μm)


사파이어 튜브 의 주요 특징


1- 사피어 튜브압력 저항

• 폭발 압력: 5,000~10,000 psi (WT에 따라 달라집니다)
• 안전 작동 압력: 30~50% 폭발 압력
• 수정적 테스트: 각 튜브는 1.5 × 작업 압력으로 인증
•

2.사피어 튜브물질적 우수성

• 단일 결정 α-Al2O₃: C축 (0001) 방향 표준
• 순수성: ≥99.995% (4N5) 과 <10 결함/cm2
• 밀도: 3.98g/cm3


3.사피어 튜브열 성능

• 최대 온도: 1,800°C (무활성), 1,200°C (산화)
• 열전도성: 35W/m·K @25°C
• CTE: 5.3×10−6/°C (25~500°C)


4.사피어 튜브광학 선명성

• 전송: >85% (200~5,500 nm)
• 표면 마감 옵션:
  • 표준 롤링: Ra <0.02μm
  • 레이저 등급 폴리쉬: Ra <0.005μm


5사용자 정의

• 직경: 2" 표준 (50.8mm), 다른 크기 0.5~8"
• 벽 두께: 0.04~1.0" (1~25mm)
• 길이: 최대 60" (1,500mm)
• 코팅: AR/HR/DLC 사용 가능

사파이어 튜브 의 적용


1고압 시스템

• 오일/가스 아래 구멍 센서: 300°C에서> 5,000psi를 견딜 수 있습니다.
• 초중심 유체 반응기: 코로시온/H2S에 저항합니다.

2반도체와 진공

• 플라즈마 에처 라인: SiC/GaN 가공에 용해되는 침식 저항성
• MBE/UHV 뷰포트: 10−10 Torr에서 배출가스가 0

3국방 및 항공우주

• 미사일 돔 프로토 타입: 초고속 충격 저항
• 심해 ROV 조명: 10,000m (1100 atm) 가량 압력

4과학 연구

• 다이아몬드 인빌 셀 부품: 1M atm 이상 실험에
• 핵융합 원자로 진단: 중성자 방사선 내성

5산업적 과정

• 고압 가연 튜브: 1500°C 연소용
• 화학물질 주입 프로브: HF/H3PO4에 저항합니다.

사양

FAQ

Q1: 벽 두께가 압력 등급에 어떤 영향을 미치나요?

• 0.1" WT: ~ 3,000 psi 작업 압력
• 0.25" WT: ~ 7,500 psi 작업 압력
• 0.4 WT: ~10,000 psi 폭발 압력

Q2:맞춤형 크기의 납품 시간은 얼마입니까?

• 표준 2 튜브: 4 주
• 맞춤형 WT/장: 6~8주
• 코팅/필더: +2주

Q3: 사파이어는 압력 면에서 쿼츠와 비교할 수 있습니까?


Q4: 사피어 튜브 가 균열 될 경우 수리 할 수 있습니까?
아니 단일 결정 사파이어는 용접 / 수리 할 수 없습니다.
