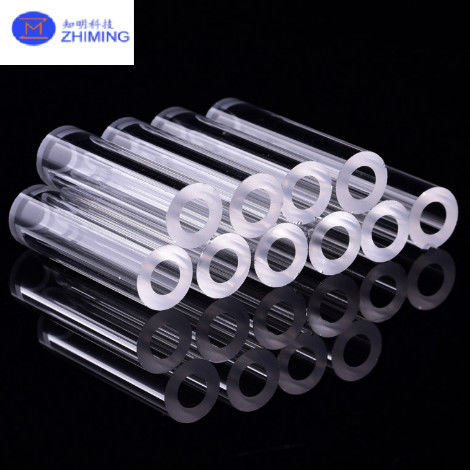

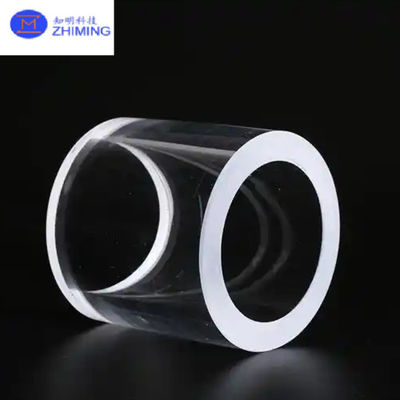

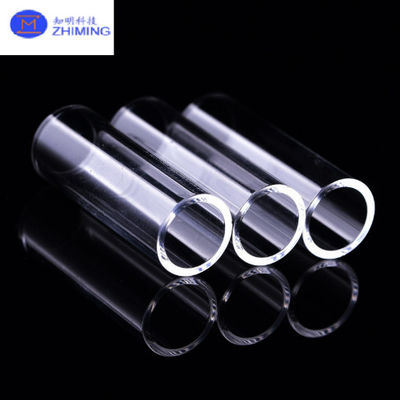

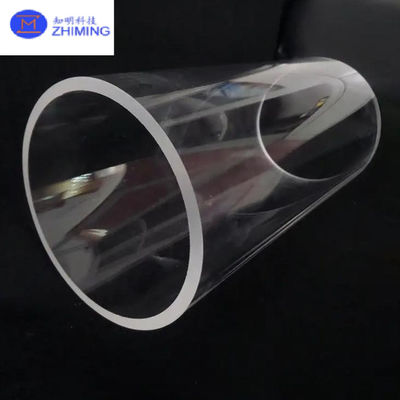

맞춤형 사파이어 튜브 EGS 방법 10mm ∼ 100mm 닦은

맞춤형 사파이어 튜브 EFG 방식, 10mm~100mm 연마

저희 EFG 방식으로 성장한 사파이어 튜브는 고성능 세라믹 튜브 분야의 획기적인 제품으로, 뛰어난 재료 순도와 비용 효율적인 제조 방식을 결합했습니다. Edge-defined Film-fed Growth (EFG) 방식을 사용하여 제작된 이 단결정 α-Al₂O₃ 튜브는 10mm에서 100mm까지 광학 등급 연마(Ra <0.02μm)로 제공됩니다. EFG 공정은 KY 방식에 비해 더 긴 튜브 길이(최대 1500mm)를 생산할 수 있으며, 우수한 기계적 강도와 열적 안정성을 유지합니다. 이 튜브는 경쟁력 있는 가격으로 대형, 고품질 사파이어 부품이 필요한 산업 분야에 특히 적합합니다.

200-5500nm 파장 범위에서 85% 이상의 투과율과 불활성 분위기에서 최대 1900°C의 열적 안정성을 갖춘 저희 EFG 사파이어 튜브는 거의 모든 까다로운 환경에서 석영 및 다결정 알루미나보다 뛰어난 성능을 발휘합니다. EFG의 독특한 모세관 성장 메커니즘은 벽 두께(1-25mm)를 정밀하게 제어할 수 있으며, 기존 성장 방식에 비해 뛰어난 치수 일관성을 가진 튜브를 생산합니다.

주요 특징

1. 제조상의 장점

• 연속 성장 공정: 최대 1500mm의 긴 무봉 튜브 생산 가능
• 근사형상: 재료 낭비 및 가공 비용 절감
• 치수 일관성: ±0.05mm ID/OD 공차 표준
• 고수율 생산: 대량 주문에 대한 비용 효율적

2. 재료 우수성

• 단결정 구조: >99.99% 순수 α-Al₂O₃
• 낮은 결함 밀도: 에칭 피트 테스트로 <50 defects/cm²
• 제어된 배향: C (0001) 표준, 다른 배향 가능

3. 표면 품질 옵션

• 표준 연마: Ra <0.02μm (광학 등급)
• 슈퍼 연마: Ra <0.005μm (레이저 등급)
• 성장 표면: Ra 0.1-0.3μm (산업 응용 분야)

4. 열적 성능

• 열전도율: 25°C에서 35 W/m·K
• 내열 충격성: ΔT >400°C 견딤
• 최대 작동 온도: 1900°C (불활성), 1200°C (산화)

5. 기계적 특성

• 굴곡 강도: 550-700 MPa
• 압축 강도: >2.2 GPa
• 영률: 390 GPa

응용 분야

1. 산업용 고온

• 열전대 보호 튜브: 용융 금속 온도 측정용
• 산업용 용광로 뷰포트: 열 사이클 및 화학적 공격 저항
• 결정 성장 도가니: 사파이어, 실리콘 및 화합물 반도체용

2. 반도체 장비

• 플라즈마 에칭 부품: 유전체 에처용 침식 방지 라이너
• CVD 반응기 튜브: SiC 및 GaN 에피택셜 성장 시스템용
• 확산로 부품: 고순도 공정 튜브

3. 조명 및 디스플레이

• LED 제조: MOCVD 반응기 부품
• 고강도 램프 튜브: UV 투과 덮개
• 프로젝션 시스템 부품: 고온 광 가이드

4. 과학 연구

• 고압 셀: 다이아몬드 앤빌 셀용 창
• 싱크로트론 빔라인 부품: X선 광학 및 창
• 레이저 실험 챔버: 고출력 레이저 연구용

5. 의료 기술

• 수술용 레이저 전달: 내시경 부품
• 의료 영상: MRI 호환 센서 하우징
• 치과 장비: 멸균 가능한 기기 부품

사양

1. 치수 특성

2. 재료 특성

3. 기계적 특성

FAQ

Q1: EFG는 KY 사파이어 튜브와 어떻게 비교됩니까?

• EFG 장점: 더 긴 길이(1500mm vs 500mm), 더 나은 치수 일관성, 더 낮은 비용
• KY 장점: 약간 더 나은 광학 품질, 성장 이음매 없음

Q2:  맞춤형 크기의 리드 타임은 어떻게 됩니까?

• 표준 크기: 4-6주
• 맞춤형 크기: 8-10주
• 긴급 서비스 가능(+25% 수수료)

Q3: 고온 응용 분야에서 사파이어는 석영과 어떻게 비교됩니까?
