제품 상세정보
Place of Origin: CHINA
브랜드 이름: ZMSH
인증: rohs
Model Number: Sapphire Tubes
지불 및 배송 조건
Delivery Time: 2-4 weeks
지불 조건: T/T
소재: |
99.999% Al2O3 |
Size: |
Customized |
밀도: |
3.98g/cm3 |
Vision Light Transmissivity: |
80%-90% |
Suraface: |
Polished |
산업: |
고출력 레이저, 내시경 카테터 |
소재: |
99.999% Al2O3 |
Size: |
Customized |
밀도: |
3.98g/cm3 |
Vision Light Transmissivity: |
80%-90% |
Suraface: |
Polished |
산업: |
고출력 레이저, 내시경 카테터 |

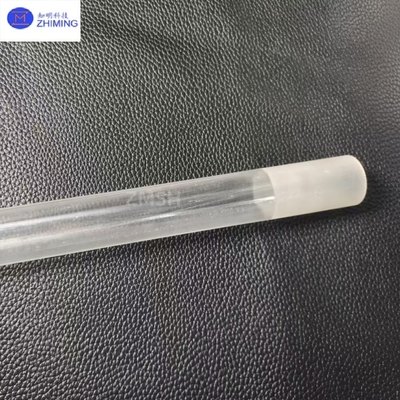

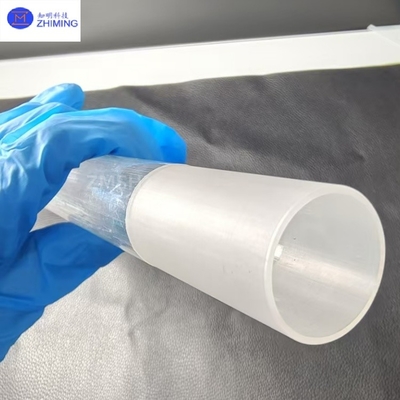

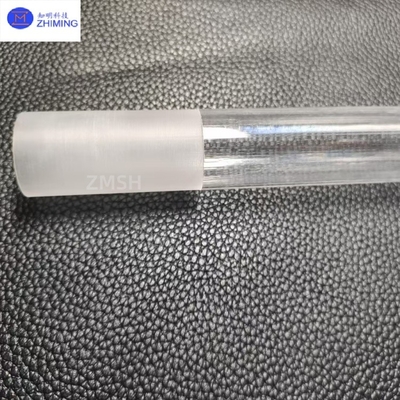

제품 설명
사파이어 튜브 맞춤형 튜버 구성 요소 99.999% Al2O3 80%-90% 내시경 카테테러를 위한 전달성
사파이어 튜브 및 맞춤형 튜버 구성 요소는 단일 결정 알루미늄 산화물 (α-Al2O3) 에서 정밀 설계 된 고성능 광적 요소입니다. 표준 원형 튜브와 구별됩니다.이 사용자 정의 사피르 튜브는 특수 가로 절개 (사각형) 로 제조 될 수 있습니다.사파이어의 본질적 특성: 초고 강도 (Mohs 9), 넓은 스펙트럼 전송 (UV에서 IR 파장) 및 예외적인 화학 안정성) 을 유지하면서.그 들 의 독특한 구조적 적응력 은 그 들 을 특수 광학 전송 에 이상적 으로 만든다, 극한 환경 밀폐 및 유체 제어 시스템, 고 전력 레이저, 반도체 장비 및 고 온도 관측 시스템에서 중요한 응용 프로그램.
주요 특징
1.복잡한 구조적 사용자 정의:
· 비대칭 가로 절단 (내부/외부 다각형, 톱니 지름 등) 을 지원하며, 내부 지름의 허용값은 ±0.05mm 내에서 제어됩니다.복잡한 광 경로 또는 유체 채널에 대한 요구 사항을 충족.
2.극심한 환경 저항성:
· 800°C의 장기 작동 (단기 1500°C 노출) 에 견딜 수 있으며, 열 충격 저항성이 뛰어나다 (CTE: 5.3×10−6/°C), 강한 산/알칼리 부식 (pH1-14) 에 저항합니다.화학 반응기 또는 플라즈마 처리 장비에 적합하도록.
3.광학 및 기계적 성능:
· UV에서 중 IR까지 80%의 투명성, 내면/외면 벽에 선택적 반사 방지 코팅 (<1% 반사성)
· 굽힘 강도 > 500MPa, 최소한의 벽 두께 (0.5mm) 에서도 구조적 무결성을 유지
4.밀폐 및 표면 특성:
· Ra≤10nm까지 닦은 내부/외부 표면, 고 진공 밀폐 ( 누출률 <1×10−9 Pa·m3/s), 반도체 및 레이저 시스템의 청결 표준을 충족합니다.
기술 매개 변수
|
제품 이름 |
사파이어 광관 |
|
단단함 |
9 모스 |
|
녹는점 |
2,050°C (3,722°F) |
|
밀도 |
3.98g/cm3 |
|
열전도성 |
20°C에서 25W/m·K |
|
OD/ID/길이 |
20/16/320 |
|
굴절 지수 |
1.76 589 nm에서 |
|
광적 투명성 |
5.3 × 10−6 /°C |
|
전기 저항성 |
> 1014 Ω·cm |
|
포이슨 비율 |
0.25 |
주요 용도
1.레이저 기술:
고전력 레이저의 가스 방출 파이프 또는 빔 유도체로서, 사용자 정의 사피어 파이프는 열 렌즈 효과를 최소화하면서 5kW/cm2 레이저 부하에 견딜 수 있습니다.
2.반도체 처리 장비:
에처 및 MOCVD 반응 챔버에서 관측 포트 또는 가스 전달 튜브로 작용하여 오염 없는 전송을 유지하면서 플라즈마 침식에 저항합니다.
3.고온 산업 모니터링:
용금속 또는 유리 오븐 (> 1000°C) 에서 뷰포트 튜브로 기능하여 극한 조건에서도 안정적인 신호 전송을 보장합니다.
4.의료 및 과학 기기:
내시경 카테터 또는 시크로트론 방사선 시스템에서의 X선 가이드 튜브로서, 방사선 안정성과 생체 호환성을 결합합니다.
FAQ
1질문: 쿼츠 튜브에 비해 사파이어 튜브의 장점은 무엇입니까?
A: 사파이어 튜브는 3배 더 높은 강도 (Mohs 9), 2배 더 나은 열 전도성 (35W/m·K), 특히 극한 pH 환경에서는 우수한 화학 저항성을 제공합니다.
2. 질문: 사파이어 튜브는 의료 내시경 응용 프로그램에 맞춤화 될 수 있습니까?
A: 예, 우리는 <10nm 표면 거칠성 (Ra), 바이오 호환성 인증 (ISO 10993-5) 및 0.3mm까지의 정밀 내부 지름의 의료용 사파이어 튜브를 제공합니다.
TAG: #사피어 튜브, #오프티컬 글래스, #후모 저항성, #고속 송출력, #개인 맞춤, #개인 맞춤 튜버 구성요소, #99.999% Al2O3, #사피어 글래스, #80%-90% 송출력, #엔도스코피 카테터
