칩 로딩 운송 상자 칩 칩 포장 상자 자기 흡수 플라스틱 상자

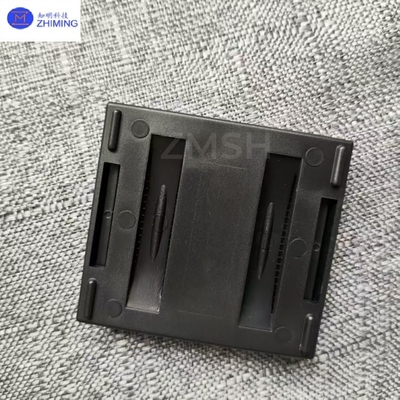

칩 로딩 운송 상자 칩 칩 포장 상자 자기 흡수 플라스틱 상자 0

요약칩 로딩 운송 상자



칩 로딩 운송 상자 칩 칩 포장 상자 자기 흡수 플라스틱 상자




칩 박스 (IC 칩 저장 박스) 는 반도체 칩 (다이) 또는 포장된 IC 장치의 안전한 저장, 운송 및 자동 분류를 위한 특수 차량입니다.일반적으로 항 정적 공학 플라스틱 (PC와 같은) 으로 만들어집니다., ABS, PPS) 또는 전도성 복합재. 그것의 핵심 기능은 기계적 손상, 정전 전압 (ESD) 및 환경 오염으로부터 칩을 보호하는 것입니다.그리고 포장 및 테스트 (OSAT) 에서 널리 사용됩니다., 칩 분류, SMT 및 단말 전자 제품 조립.








기술 사양



칩 포장 상자 / IC 저장 상자는 반도체 장치의 높은 양과 높은 신뢰성을 보장하는 핵심 보조 재료입니다.ZMSH는 포장 공장에 맞춤형 저장 및 운송 솔루션을 제공합니다., SMT 제조업체와 최종 고객들은 정밀 설계와 깨끗한 제조를 통해





소재:

PC, ABS, PPS

표면 저항:

104~109Ω
입자 제어: <0.3μm
운송 진동: <1G@5-500Hz

기능:

기계적 손상으로부터 칩을 보호

적용:

패키지 테스트, 칩 분류

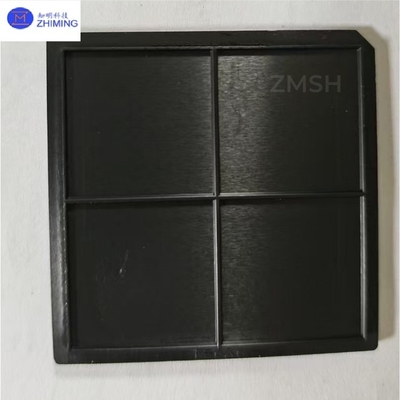

칩 로딩 운송 상자 칩 칩 포장 상자 자기 흡수 플라스틱 상자 1

특성이칩 로딩 운송 상자



1. 반 정적 보호:

- 표면 저항 104~109Ω (ANSI/ESD S20.20에 따라) 민감한 칩에 대한 정전적 손상을 방지하기 위해.

** 전도성 (<104Ω) 또는 소모성 (106~109Ω) ** 물질이 있습니다.





2높은 청정 디자인:

- 낮은 Outgassing 물질 유기 오염물질의 칩 표면에 흡수 방지.

- 입자 제어 < 0.3μm 1000 클래스 청정실 요구 사항을 충족하기 위해.





3정밀 구조 조정:

- QFN, BGA, CSP, SOT 및 사용자 정의 구멍 디자인의 다른 포장 형태를 지원합니다.

- 충격 저항 앰프링 구조 (예를 들어 탄력적 인 실리콘 가시트), 운송 진동 < 1G @ 5-500Hz.





4자동화 호환성:

- Pick & Place 장비에 대한 표준 크기 (예: JEDEC 표준 트레이)

- 칩 팩 추적을 위한 선택적 RFID/ 바코드 태그

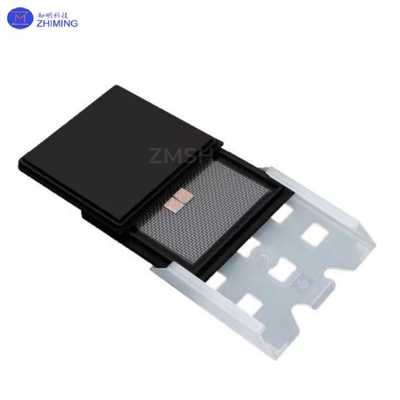

칩 로딩 운송 상자 칩 칩 포장 상자 자기 흡수 플라스틱 상자 2

의 적용칩 로딩 운송 상자



(1) 패키지 테스트 (OSAT)
다이 분류: 절단 후 맨 다이를 휴대하고 테스트 및 분류를 위해 분류 기계 ( 핸들러) 와 협력하십시오.

사전 테이핑 & 리링: 포장 전에 칩 오염 또는 충돌 손상을 피하기 위해.





(2) SMT 배치 및 조립
SMT 생산 라인 피드: IC 운반 벨트 (TRAYS) 의 대안으로, 소량, 다종류 생산에 적합합니다.

고부가가치 칩 저장장치: CPU, GPU 및 메모리 칩에 대한 ESD 일시 저장장치.





(3) 단말 전자제품 제조
모바일/자동차 전자 모듈: 전파 칩 (RF ics) 및 센서 (MEMS) 와 같은 민감한 장치를 보호합니다.

군사 및 항공우주: 높은 신뢰성 저장 요구 사항 (-55 ° C ~ 125 ° C 온도 사이클과 같은) 을 충족합니다.





(4) 특별 시나리오
광전자 장치: 레이저 다이오드 (LD), VCSEL 칩 먼지 저장 장치와 같이.

의료 전자: 바이오 센서 칩에 대한 무독성 포장 솔루션.








질문과 답변



1. 질문: IC 칩 저장 상자는 무엇을 위해 사용합니까?
A: 처리 및 조립 중에 손상을 방지하기 위해 ESD 보호로 반도체 칩을 안전하게 저장하고 운송합니다.





2질문: 왜 칩 저장 상자에 반 정적 물질이 사용됩니까?
A: 저장 및 운송 중에 민감한 IC 구성 요소를 손상시킬 수있는 정전 전류 (ESD) 를 방지하기 위해.
