제품 상세정보
Place of Origin: CHINA
브랜드 이름: ZMSH
인증: rohs
Model Number: Monocrystalline silicon double station square machine
지불 및 배송 조건
Minimum Order Quantity: 1
가격: by case
Delivery Time: 5-10months
Payment Terms: T/T
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |

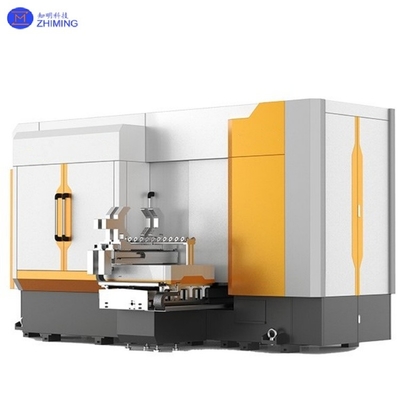

반도체 재료 가공 분야에서 monocrystalline silicon two-root vertical open-mechanism island building is a highly specialized integrated production unit dedicated to precisely cutting cylindrical monocrystalline silicon rods (Ingot) into square or rectangular silicon blocks (Grit or Brick) in preparation for subsequent slicing (such as making silicon wafers)핵심 장비는 두 개의 뿌리를 가진 수직 절단 기계이며 "제조 섬"은 장비 주위에 구축 된 자동적이고 지능적인 처리 시스템을 의미합니다.
· 가공 대상: 단결성 실리콘 막대 (일반적으로 Φ6 인치에서 Φ12 인치, 길이 1-2 미터).
· 핵심 과제:고 정밀의 정사각형 / 정사각형 실리콘 블록을 형성하기 위해 두 개의 톱 블레이드로 실린더적 실리콘 막대기의 네 면을 수직으로 절단합니다 (핵을 유지하고 재료 폐기물을 줄이십시오).
· 주요 지표: 절단 정확성 (± 0.05mm), 표면 평면성 (Ra≤ 0.5μm), 가장자리 깨지기 제어 (≤ 50μm).
기술 매개 변수
| 매개 변수 이름 | 인덱스 값 |
| 처리된 바의 수 | 2개/세트 |
| 가공 막대기 길이 범위 | 100~950mm |
| 가공 마진 범위 | 166~233mm |
| 절단 속도 | ≥40mm/min |
| 다이아몬드 와이어 속도 | 0~35m/s |
| 다이아몬드 지름 | 0.30mm 이하 |
| 선형 소비 | 00.06m/mm 이하 |
| 호환되는 둥근 막대 지름 | 완성 정사 바드 지름 +2mm, 닦는 통과율을 보장 |
| 최첨단 부서지기 제어 | 무작위 가장자리 ≤0.5mm, 조각이 없고, 높은 표면 품질 |
| 활 길이의 균일성 | 프로젝션 범위 <1.5mm, 실리콘 막대 왜곡을 제외하고 |
| 기계의 크기 (일 기계) | 4800×3020×3660mm |
| 총 등급 전력 | 56kW |
| 장비의 죽은 무게 | 12t |
가공 정확도 지표
| 정확성 항목 | 허용 범위 |
| 정사각형 바 마진 허용량 | ±0.15mm |
| 제곱 바 가장자리 범위 | ≤0.20mm |
| 정사각형 막대기의 모든 측면의 각도 | 90°±0.05° |
| 정사각형 막대의 평면성 | ≤0.15mm |
| 로봇의 반복 위치 정밀도 | ±0.05mm |
안정적인 성능:
1- 수직 절단, 실리콘 막대자치 위치;
2절단 머리 절단 바퀴 축 상자 구멍 통합 처리, 높은 정확도, 절단 유리한
3- 로봇 공급 및 위치, 안정적이고 안정적인 성능, 낮은 유지 보수 비용
용량 4톤 (사각형 막대):
1높은 절단 속도: ≥40mm/min 안정적인 절단 공급:
2. 동시에 두 개의 실리콘 막대기를 잘라;
3. 로딩 및 배하 시간 ≤3분
저렴한 비용:
1로봇은 2 개의 호스트로 구성될 수 있으며, 이는 직사각형 제조 섬 단위로 구성될 수 있으며, 유연한 구성과 단일 기계의 저렴한 비용으로 구성될 수 있습니다.
2워크샵 자동화는 지상 트랙 전달 구조를 사용할 수 있습니다. 낮은 자동화 비용.
높은 정확성:
1뿌리 범위 ≤0.2mm
2로봇의 로딩 및 배하 정확도는 높고, 반복 위치 정확도는 ±0.05mm입니다.
기술적인 장점:
높은 재료 활용: 절단 경로를 최적화함으로써 실리콘 블록 보유율은 85% 이상에 도달 할 수 있습니다 (전통적인 방법은 70%-75%에 불과합니다).
낮은 손상 처리: 다이아몬드 와이어 톱 기술 미생물 균열을 줄이고 후속 슬라이스의 양을 향상시킵니다.
지능형 생산: 무인 조작을 지원합니다. 1회에 1~2명만 감시합니다.
발전 추세:
다선 절단 기술: 효율성을 높이기 위해 여러 다이아몬드 라인을 동시에 절단합니다.
디지털 트윈: 가상 시뮬레이션을 통해 절단 매개 변수를 최적화합니다.
친환경 제조: 실리콘 분자 재활용 기술
1Q: 단일 결정적 실리콘의 쌍둥이 수직 제곱 기계 섬은 무엇입니까?
A: 그것은 다이아몬드 와이어 톱과 함께 두 개의 수직 스핀드를 사용하여 원통형 단 결정성 실리콘 잉글을 사각형 / 직사각형 블록 (블록) 으로 자르는 자동 시스템입니다. 주요 특징:높은 정확도 (±0).15mm), 듀얼 링고트 처리 (2 막대 동시에) 및 태양광 / 반도체 웨이퍼 생산을위한 로봇 로딩.
2Q: 쌍둥이 수직 제곱 기계가 어떻게 실리콘 처리 효율을 향상시키나요?
A: 동시에 2개의 링트를 절단함으로써 출력을 두 배로 증가시킵니다 (40mm/min 속도), 재료 낭비를 감소시킵니다 (≤0.06m/mm 와이어 사용), 그리고 높은 정확도를 보장합니다 (±0.05° 각도 허용).급속히 필요한 PV/반도체 공장에 이상적입니다.저비용으로 정렬할 수 있습니다.
태그: #모노 크리스탈린 실리콘, #모노 크리스탈린 실리콘 듀얼 스테이션 사각형 기계, #6/8/12 인치 실리콘 막대, #실리콘 잉크, #두 위치 사각형 기계
