알루미늄 금속 알 싱글 크리스탈 기판 SSP DSP 사용자 정의 차원 통합 회로 제조 두께 0.5mm 1.0mm

제품 상세정보

원래 장소: 중국

브랜드 이름: ZMSH

인증: rohs

모델 번호: Al 금속 단결정 기판

지불 및 배송 조건

배달 시간: 2-4 주

지불 조건: T/T

최상의 가격을 얻으세요
강조하다:

10.0mm 두께 단일 크리스탈 기판

,

알루미늄 금속 Al 단일 크리스탈 기판

제품 이름:
알루미늄 금속 단결정 기판
크기:
10×3,10×5,10×10,15×15,20×15,20×20
순수성:
> 4N
밀도:
Dx=2.717(g/cm3);Dm=2.70(g/cm3)
워크 온도:
660℃
결정 방위:
<100>;<110>;<111>
용인성:
±0.5'
두께:
0.5mm,1.0mm
닦은:
스스피 또는 dsp
적용:
집적회로 제조
표면 거칠성:
Ra<5nm(5×5μm)
팩지:
클래스 100 클린백, 클래스 1000 클린룸
제품 이름:
알루미늄 금속 단결정 기판
크기:
10×3,10×5,10×10,15×15,20×15,20×20
순수성:
> 4N
밀도:
Dx=2.717(g/cm3);Dm=2.70(g/cm3)
워크 온도:
660℃
결정 방위:
<100>;<110>;<111>
용인성:
±0.5'
두께:
0.5mm,1.0mm
닦은:
스스피 또는 dsp
적용:
집적회로 제조
표면 거칠성:
Ra<5nm(5×5μm)
팩지:
클래스 100 클린백, 클래스 1000 클린룸
알루미늄 금속 알 싱글 크리스탈 기판 SSP DSP 사용자 정의 차원 통합 회로 제조 두께 0.5mm 1.0mm

제품 설명

알루미늄 금속 Al 단일 결정 기판 SSP DSP 사용자 정의 크기 통합 회로 제조 두께 0.5mm 1.0mm

알루미늄 금속 싱글 크리스탈 기판은 반도체 산업에서 일반적으로 사용되는 웨이퍼 기판 중 하나입니다. 알루미늄 싱글 크리스탈 기판은 그리기 방법으로 재배됩니다.고도로 정렬된 단일 결정 구조를 가진, 정규 원자 배열과 몇 가지 결함이 있습니다.

이것은 후속 정밀 가공 및 기판에 제조를 촉진합니다. 높은 순수성, 우수한 물리적 및 화학적 특성 및 저렴한 비용으로,알루미늄 금속 단일 결정 기판은 통합 회로와 같은 많은 반도체 및 마이크로 전자 분야에서 널리 사용됩니다., 전력 전자, 광 전자 및 MEMS. 이 분야에 필수적인 핵심 기판 중 하나입니다.

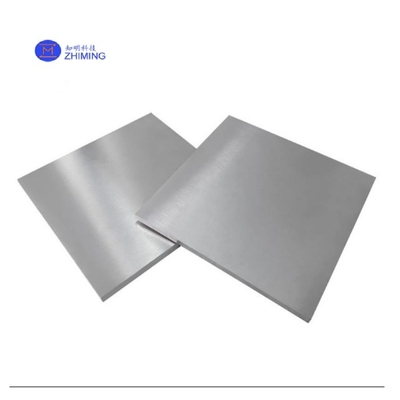

알루미늄 금속 알 싱글 크리스탈 기판 SSP DSP 사용자 정의 차원 통합 회로 제조 두께 0.5mm 1.0mm 0알루미늄 금속 알 싱글 크리스탈 기판 SSP DSP 사용자 정의 차원 통합 회로 제조 두께 0.5mm 1.0mm 1


특징

- 높은 물질 순도: 알루미늄 금속 단일 결정 기판의 순도는 99.99% 이상에 도달 할 수 있으며 불순물 함량은 매우 낮습니다.고 순수 물질에 대한 반도체의 까다로운 요구 사항을 충족시킬 수 있습니다..

- 완벽한 결정화: 알루미늄 단일 결정 기판은 매우 질서있는 단일 결정 구조, 규칙적인 원자 배열 및 몇 가지 결함이있는 도면 방법으로 성장합니다.이것은 후속 정밀 가공 및 기판에 제조를 용이하게.

- 높은 표면 마감: 알루미늄 단일 결정 기판의 표면은 정밀하게 닦이고 거칠성은 나노미터 수준에 도달 할 수 있습니다.반도체 제조의 청결성 표준을 충족하는.

- 좋은 전기 전도성: 금속 재료로서 알루미늄은 좋은 전기 전도성을 가지고 있으며, 이는 기판에서 회로를 고속 전송하는 데 도움이 됩니다.

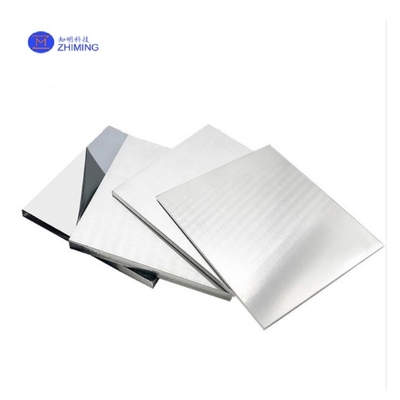

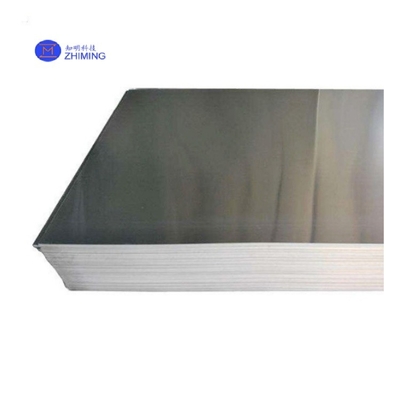

알루미늄 금속 알 싱글 크리스탈 기판 SSP DSP 사용자 정의 차원 통합 회로 제조 두께 0.5mm 1.0mm 2알루미늄 금속 알 싱글 크리스탈 기판 SSP DSP 사용자 정의 차원 통합 회로 제조 두께 0.5mm 1.0mm 3

- 우수한 처리 성능: 알루미늄 단일 결정 기판은 필요한 크기와 구조의 웨이퍼를 생성하기 위해 절단, 닦아, 발각 및 기타 프로세스를 할 수 있습니다.

- 좋은 열전도: 알루미늄은 열전도를 훌륭하게 가지고 있으며, 이는 기판에 있는 장치의 열 분비를 촉진합니다.

- 부패 저항성: 알루미늄 기판은 화학 저항성을 어느 정도 가지고 있으며 반도체 생산 과정의 요구 사항을 충족시킬 수 있습니다.

- 낮은 비용: 일반적인 금속 재료로서 알루미늄은 원료와 생산 비용이 상대적으로 낮으며 이는 웨이퍼 제조 비용을 줄이는 데 도움이 됩니다.


기술 매개 변수

알루미늄 금속 알 싱글 크리스탈 기판 SSP DSP 사용자 정의 차원 통합 회로 제조 두께 0.5mm 1.0mm 4


신청서

1통합 회로 제조: 알루미늄 기판은 통합 회로 칩 제조를위한 주요 기판 중 하나입니다. 복잡한 회로 레이아웃은 웨이퍼에 제조 될 수 있습니다.각종 통합 회로 제품을 생산하는 데 사용됩니다. 예를 들어 CPU, GPU, 그리고 기억.

2전력 전자 장치: 알루미늄 기판은 MOSFET, 전력 증폭기, LED 및 기타 전력 전자 장치 제조에 적합합니다.그것의 좋은 열 전도성은 장치의 열 분비를 촉진.

3태양전지: 알루미늄 기판은 전극 재료 또는 상호 연결 기판으로 태양전지 제조에 널리 사용됩니다. 알루미늄은 좋은 전도성과 저렴한 비용의 장점을 가지고 있습니다.

4마이크로 전자 기계 시스템 (MEMS): 알루미늄 기판은 압력 센서, 가속계, 마이크로 미러 등 다양한 MEMS 센서 및 액추에이터를 제조하는 데 사용할 수 있습니다.

알루미늄 금속 알 싱글 크리스탈 기판 SSP DSP 사용자 정의 차원 통합 회로 제조 두께 0.5mm 1.0mm 5알루미늄 금속 알 싱글 크리스탈 기판 SSP DSP 사용자 정의 차원 통합 회로 제조 두께 0.5mm 1.0mm 6

5광전자 장치: 알루미늄 기판은 LED, 레이저 다이오드 및 광 탐지 장치와 같은 광전자 장치의 제조에서 중요한 응용 프로그램을 가지고 있습니다.

6복합 반도체: 실리콘 기판 사용 외에도 알루미늄 기판은 GaAs 및 InP와 같은 복합 반도체 장치의 제조에도 사용됩니다.

7전자기 보호: 알루미늄은 좋은 전자기 보호 재료이며 알루미늄 기판은 전자기 보호 덮개를 제조하는 데 사용할 수 있습니다.보호 상자 및 기타 제품.

8전자 패키지: 알루미늄 기판은 반도체 장치 패키지에서 기판 또는 납 프레임으로 널리 사용됩니다.
