알루미늄 금속 단일 크리스탈 기판 닦은 <100><110><111> 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm

제품 상세정보

원래 장소: 중국

브랜드 이름: ZMSH

인증: rohs

모델 번호: Al 금속 단결정 기판

지불 및 배송 조건

배달 시간: 2-4 주

지불 조건: T/T

최상의 가격을 얻으세요
강조하다:

폴리드 알루미늄 금속 단일 크리스탈 기판

,

금속 단일 크리스탈 기판

제품 이름:
알루미늄 금속 단결정 기판
크기:
10×3,10×5,10×10,15×15,20×15,20×20
순수성:
> 4N
밀도:
Dx=2.717(g/cm3);Dm=2.70(g/cm3)
워크 온도:
660℃
결정 방위:
<100>;<110>;<111>
용인성:
±0.5'
두께:
0.5mm,1.0mm
닦은:
스스피 또는 dsp
적용:
집적회로 제조
표면 거칠성:
Ra<5nm(5×5μm)
팩지:
클래스 100 클린백, 클래스 1000 클린룸
제품 이름:
알루미늄 금속 단결정 기판
크기:
10×3,10×5,10×10,15×15,20×15,20×20
순수성:
> 4N
밀도:
Dx=2.717(g/cm3);Dm=2.70(g/cm3)
워크 온도:
660℃
결정 방위:
<100>;<110>;<111>
용인성:
±0.5'
두께:
0.5mm,1.0mm
닦은:
스스피 또는 dsp
적용:
집적회로 제조
표면 거칠성:
Ra<5nm(5×5μm)
팩지:
클래스 100 클린백, 클래스 1000 클린룸
알루미늄 금속 단일 크리스탈 기판 닦은 <100><110><111> 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm

제품 설명

알루미늄 금속 단일 크리스탈 기판 닦은 <100><110><111> 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm

알루미늄 금속 단일 결정 기판은 반도체 산업에서 일반적으로 사용되는 웨이퍼 기판 중 하나입니다.알루미늄 금속 단일 결정 기판은 반도체 산업에서 일반적으로 사용되는 웨이퍼 기판 중 하나입니다.알루미늄 단일 크리스탈 기판은 도면 방법으로 재배되며 정규 원자 배열과 몇 가지 결함이있는 고도로 질서 된 단일 크리스탈 구조를 가지고 있습니다.

이것은 후속 정밀 가공 및 기판에 제조를 촉진합니다. 높은 순수성, 우수한 물리적 및 화학적 특성 및 저렴한 비용으로,알루미늄 금속 단일 결정 기판은 통합 회로와 같은 많은 반도체 및 마이크로 전자 분야에서 널리 사용됩니다., 전력 전자, 광 전자 및 MEMS. 이 분야에 필수적인 핵심 기판 중 하나입니다.

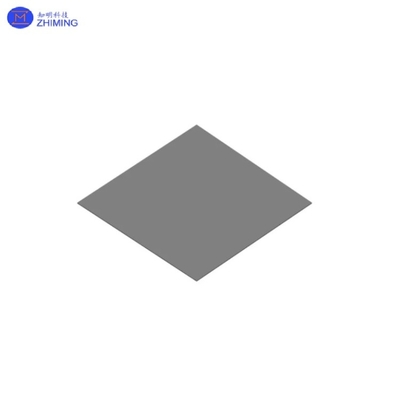

알루미늄 금속 단일 크리스탈 기판 닦은 <100><110><111> 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm 0


특징

- 높은 물질 순도: 알루미늄 금속 단일 결정 기판의 순도는 99.99% 이상에 도달 할 수 있으며 불순물 함량은 매우 낮습니다.고 순수 물질에 대한 반도체의 까다로운 요구 사항을 충족시킬 수 있습니다..

- 완벽한 결정화: 알루미늄 단일 결정 기판은 매우 정렬 된 단일 결정 구조, 규칙적인 원자 배열 및 몇 가지 결함이있는 도면 방법으로 성장합니다.이것은 후속 정밀 가공 및 기판에 제조를 용이하게.

- 높은 표면 마감: 알루미늄 단일 크리스탈 기판의 표면은 정밀하게 닦이고 거칠기는 나노미터 수준에 도달 할 수 있습니다.반도체 제조의 청결성 표준을 충족하는.

- 좋은 전기 전도성: 금속 재료로서 알루미늄은 좋은 전기 전도성을 가지고 있으며, 이는 기판에서 회로의 고속 전송을 촉진합니다.

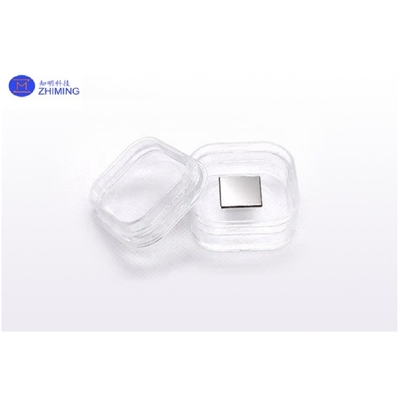

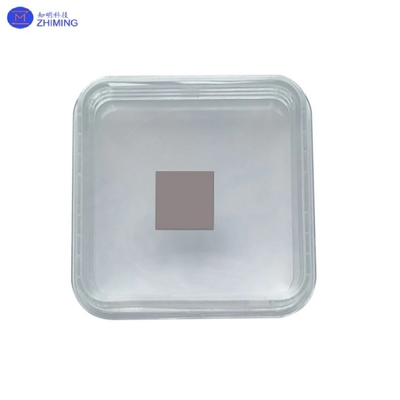

알루미늄 금속 단일 크리스탈 기판 닦은 <100><110><111> 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm 1알루미늄 금속 단일 크리스탈 기판 닦은 <100><110><111> 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm 2

- 우수한 처리 성능: 알루미늄 단일 결정 기판은 필요한 크기와 구조의 웨이퍼를 생성하기 위해 절단, 닦아, 발각 및 기타 프로세스를 할 수 있습니다.

- 좋은 열전도: 알루미늄은 열전도를 훌륭하게 가지고 있으며, 이는 기판에 있는 장치의 열 분비를 촉진합니다.

- 부패 저항성: 알루미늄 기판은 화학 저항성을 어느 정도 가지고 있으며 반도체 생산 과정의 요구 사항을 충족시킬 수 있습니다.

- 낮은 비용: 일반적인 금속 재료로서 알루미늄은 원료와 생산 비용이 상대적으로 낮으며 이는 웨이퍼 제조 비용을 줄이는 데 도움이 됩니다.


기술 매개 변수

알루미늄 금속 단일 크리스탈 기판 닦은 <100><110><111> 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm 3


신청서

1통합 회로 제조: 알루미늄 기판은 통합 회로 칩 제조를위한 주요 기판 중 하나입니다. 복잡한 회로 레이아웃은 웨이퍼에 제조 될 수 있습니다.각종 통합 회로 제품을 생산하는 데 사용됩니다. 예를 들어 CPU, GPU, 그리고 기억.

2전력 전자 장치: 알루미늄 기판은 MOSFET, 전력 증폭기, LED 및 기타 전력 전자 장치 제조에 적합합니다.그것의 좋은 열 전도성은 장치의 열 분비를 촉진.

3태양전지: 알루미늄 기판은 전극 재료 또는 상호 연결 기판으로 태양전지 제조에 널리 사용됩니다. 알루미늄은 좋은 전도성과 저렴한 비용의 장점을 가지고 있습니다.

4마이크로 전자 기계 시스템 (MEMS): 알루미늄 기판은 압력 센서, 가속계, 마이크로 미러 등 다양한 MEMS 센서 및 액추에이터를 제조하는 데 사용할 수 있습니다.

알루미늄 금속 단일 크리스탈 기판 닦은 <100><110><111> 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm 4

5광전자 장치: 알루미늄 기판은 LED, 레이저 다이오드 및 광 탐지 장치와 같은 광전자 장치의 제조에서 중요한 응용 프로그램을 가지고 있습니다.

6복합 반도체: 실리콘 기판 사용 외에도 알루미늄 기판은 GaAs 및 InP와 같은 복합 반도체 장치의 제조에도 사용됩니다.

7전자기 보호: 알루미늄은 좋은 전자기 보호 재료이며 알루미늄 기판은 전자기 보호 덮개를 제조하는 데 사용할 수 있습니다.보호 상자 및 기타 제품.

8전자 패키지: 알루미늄 기판은 반도체 장치 패키지에서 기판 또는 납 프레임으로 널리 사용됩니다.

알루미늄 금속 단일 크리스탈 기판 닦은 <100><110><111> 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm 5


우리의 서비스

1공장 직접 생산 및 판매.

2빠르고 정확한 인용구

324시간 이내에 답변합니다

4ODM: 맞춤형 디자인은 가능합니다.

5빠른 배송과 값비싼 배송
