제품 상세정보
원래 장소: 중국
브랜드 이름: zmsh
인증: ROHS
모델 번호: 6INCH 갈륨 비소 웨이퍼
지불 및 배송 조건
최소 주문 수량: 10 PC
가격: by case

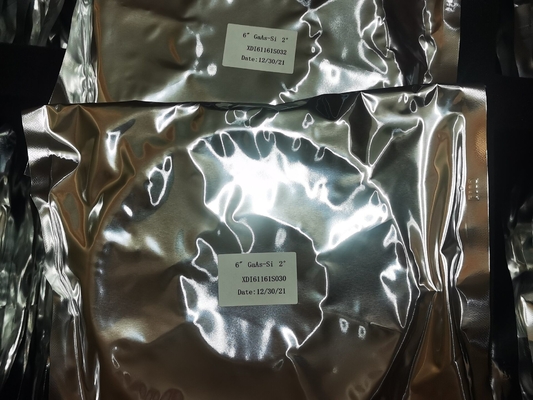

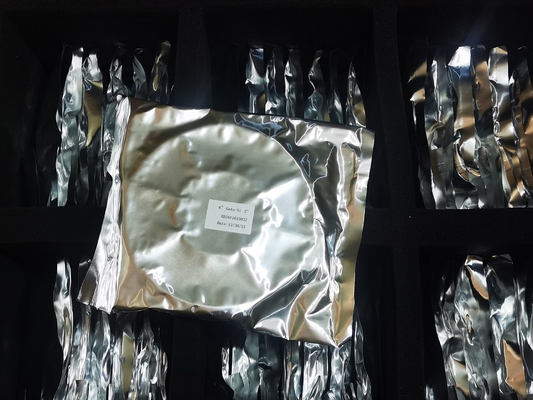

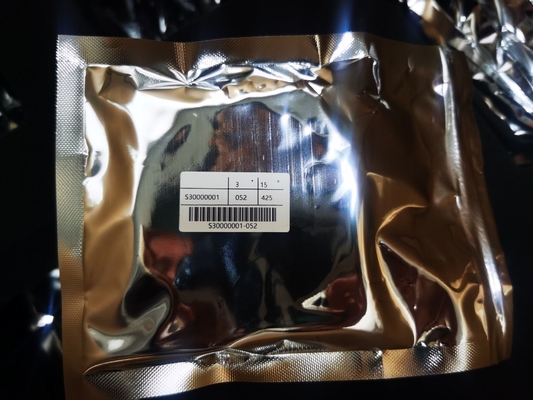

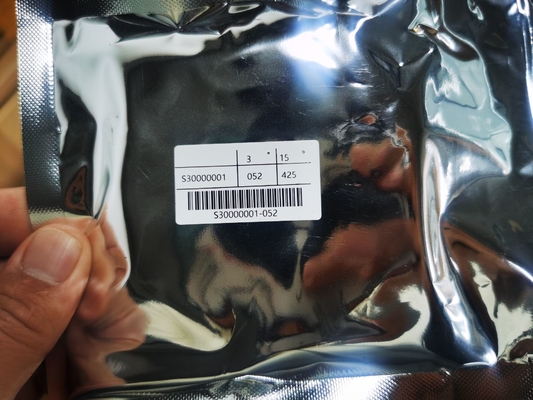

포장 세부 사항: 100 등급 세척실에서 PET 필름
배달 시간: 1-4weeks
공급 능력: 500 PC / 달
재료: |
단결정 갈륨 비소 |
산업: |
반도체는 ld를 위해 웨이퍼로 만들거나, 이르렀습니다 |
애플리케이션: |
반도체 기판, LED 칩, 광학 유리창, 장치 기판 |
방법: |
CZ |
사이즈: |
2inch~6inch |
두께: |
0.675 밀리미터 |
서피스: |
에칭된 cmp / |
도핑됩니다: |
규소 도핑된 |
MOQ: |
10PCS |
재료: |
단결정 갈륨 비소 |
산업: |
반도체는 ld를 위해 웨이퍼로 만들거나, 이르렀습니다 |
애플리케이션: |
반도체 기판, LED 칩, 광학 유리창, 장치 기판 |
방법: |
CZ |
사이즈: |
2inch~6inch |
두께: |
0.675 밀리미터 |
서피스: |
에칭된 cmp / |
도핑됩니다: |
규소 도핑된 |
MOQ: |
10PCS |

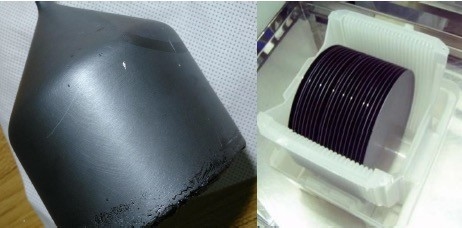

VGF 방법 n형이 GaAs 기판을 도프하지 않은 2 인치당 3 인치당 4 인치당 6 인치당 2 급은 675 um SSP DSP 갈륨 비소 웨이퍼를 중단합니다
------------------------------------------------------------------------------------------------------------------------------
갈륨 비소 웨이퍼 (갈륨 비소)은 반도체 산업에서 진화한 실리콘에 대한 비교 우위입니다. 이 갈륨 비소 웨이퍼에 의해 제공된 적은 전력 소비와 더 많은 효율은 이로써 갈륨 비소 웨이퍼에 대한 수요를 증가시키면서, 이러한 웨이퍼를 채택하기 위해 시장 참여자들을 끌어당기고 있습니다. 일반적으로, 이 웨이퍼는 저-용융 합금의 제조에서 응용을 발견하는 것 외에, 반도체, 발광 다이오드, 온도계, 전자 회로와 바로미터를 제조하는데 사용됩니다. 반도체와 전자적 회로 업계가 계속 새로운 성수기를 접촉한 것처럼, GAA 시장은 폭등하고 있습니다. 갈륨 비소 웨이퍼의 갈륨 비소는 전기로부터 레이저 광을 발생시키는 전력을 가집니다. 특히 다결정질이고 단일 결정은 갈륨 비소 웨이퍼의 2가지 주요 유형이며, 그것이 LD와 LED와 마이크로파회로를 만들기 위해 둘다 마이크로 전자공학과 광 전자 공학의 생산에서 이용됩니다. 그러므로, 특히 광 전자 공학과 마이크로일렉트로닉스 업계에서, GAA 어플리케이션의 폭 넓은 범위는 테가스 웨이퍼 시장에서 수요 유입을 만들고 있습니다. 이전에, 광 전자 장치는 주로 쇼트-레인지 광통신과 컴퓨터 주변 장치에서 폭 넓은 범위에 사용되었습니다. 하지만 지금 그들은 라이더와 증강 현실과 얼굴 인식과 같은 약간의 부상하는 애플리케이션에 대한 수요에 있습니다. LEC과 VGF는 전기적 성질과 우수한 표면 품질의 높은 균일성으로 갈륨 비소 웨이퍼의 생산을 향상시키고 있는 2 인기있는 방법입니다. 전자 이동도, 단접합 밴드-갭, 더 높은 효율, 열과 내습성과 뛰어난 유연성은 GAA의 5 뚜렷한 이점이며, 그것이 반도체 산업에서 갈륨 비소 웨이퍼에 대한 수락을 향상시키고 있습니다.
| 주도하는 애플리케이션을 위한 비소화 갈륨 (갈륨 비소) | ||
| 항목 | 상술 | 발언 |
| 도전 타입 | SC / n형 | |
| 성장법 | VGF | |
| 불순물 | 실리콘 | |
| 웨이퍼 직경 | 2, 3과 4 인치 | 금은괴 또는 절단된 그대로 있는 이용 가능합니다 |
| 결정 방위 | (100)2' /6' /15는' (110)를 중단합니다 | 이용 가능한 다른 방향이탈 |
| 의 | EJ 또는 우리 | |
| 캐리어 농도 | (0.4~2.5)E18/cm3 | |
| RT에 있는 저항률 | (1.5~9)E-3 Ohm.cm | |
| 이동성 | 1500~3000 cm2/V.sec | |
| 에치 피트 밀도 | <500> | |
| 레이저 마킹 | 촉탁 | |
| 표면가공도 | 주가 수익률 또는 P/P | |
| 두께 | 220~350um | |
| 에피택시 준비 | 예 | |
| 패키지 | 매엽 컨테이너 또는 카세트 | |
|
마이크로일렉트로닉스 응용을 위해 반 절연하는 비소화 갈륨 (갈륨 비소)
|
||
|
항목
|
상술
|
발언
|
|
도전 타입
|
절연
|
|
|
성장법
|
VGF
|
|
|
불순물
|
언도핑됩니다
|
|
|
웨이퍼 직경
|
2, 3, 4와 6 인치
|
이용 가능한 금은괴
|
|
결정 방위
|
(100)+/- 0.5'
|
|
|
의
|
EJ, 미국 또는 눈금
|
|
|
캐리어 농도
|
이용 불가능
|
|
|
RT에 있는 저항률
|
>1E7 Ohm.cm
|
|
|
이동성
|
>5000 cm2/V.sec
|
|
|
에치 피트 밀도
|
<8000> |
|
|
레이저 마킹
|
촉탁
|
|
|
표면가공도
|
P/P
|
|
|
두께
|
350~675um
|
|
|
에피택시 준비
|
예
|
|
|
패키지
|
매엽 컨테이너 또는 카세트
|
|
| 아니오. | 항목 | 표준 명세서 | |||||
| 1 | 사이즈 | 2" | 3" | 4" | 6" | ||
| 2 | 지름 | 밀리미터 | 50.8±0.2 | 76.2±0.2 | 100±0.2 | 150±0.5 | |
| 3 | 성장법 | VGF | |||||
| 4 | 도핑됩니다 | 도프하지 않은, 또는 규소 도핑된, 또는 아연이 첨가됩니다 | |||||
| 5 | 도체 유형 | 이용 불가능, 또는 SC/N, 또는 SC/P | |||||
| 6 | 두께 | μm | (220-350)±20 또는 (350-675)±25 | ||||
| 7 | 결정 방위 | <100>±0.5 또는 떨어져서 2 | |||||
| OF / 배향 선택 면 | EJ, 우리 또는 눈금 | ||||||
| 배향 평판 (OF) | 밀리미터 | 16±1 | 22±1 | 32±1 | - | ||
| 식별 플랫 (조건) | 밀리미터 | 8±1 | 11±1 | 18±1 | - | ||
| 8 | 저항률 | (전혀을 위해 기계적입니다 등급이세요) |
Ω.cm | (1-30)'107, 또는 (0.8-9)'10-3, 또는 1'10-2-10-3 | |||
| 이동성 | cm2/v.s | ≥ 5,000 또는 1,500-3,000 | |||||
| 캐리어 농도 | cm-3 | (0.3-1.0)x1018 또는 (0.4-4.0)x1018, 또는 세미로서 |
|||||
| 9 | TTV | μm | ≤10 | ||||
| 활 | μm | ≤10 | |||||
| 날실 | μm | ≤10 | |||||
| EPD | cm-2 | ≤ 8,000 또는 ≤ 5,000 | |||||
| 앞 / 뒷 표면 | 주가 수익률, P/P | ||||||
| 에지 프로파일 | 세미로서 | ||||||
| 입자 계수 | <50>0.3 μm, 총수 / 웨이퍼), 또는 세미로서 |
||||||
| 10 | 레이저 마크 | 후면 또는 촉탁 | |||||
| 11 | 패키징 | 매엽 컨테이너 또는 카세트 | |||||
우리의 ZMKJ에 대하여
큐 : MOQ가 무엇입니까?
(1) 목록을 위해, MOQ는 5 PC입니다.
(2) 맞춤 제작품을 위해 MOQ는 10pcs-30pcs입니다.
큐 : 당신은 물질을 위한 검사 보고서를 합니까?
우리는 자사 제품을 위한 상세 리포트를 공급할 수 있습니다.
