제품 소개비화 갈륨 웨이퍼

두 배 측은 Semicondutor 웨이퍼 1sp 2sp 10X10mm GGG 수정같은 기질 칩을 닦았습니다

제가 지금 온라인 채팅 해요

두 배 측은 Semicondutor 웨이퍼 1sp 2sp 10X10mm GGG 수정같은 기질 칩을 닦았습니다

중국 두 배 측은 Semicondutor 웨이퍼 1sp 2sp 10X10mm GGG 수정같은 기질 칩을 닦았습니다 협력 업체
두 배 측은 Semicondutor 웨이퍼 1sp 2sp 10X10mm GGG 수정같은 기질 칩을 닦았습니다 협력 업체 두 배 측은 Semicondutor 웨이퍼 1sp 2sp 10X10mm GGG 수정같은 기질 칩을 닦았습니다 협력 업체 두 배 측은 Semicondutor 웨이퍼 1sp 2sp 10X10mm GGG 수정같은 기질 칩을 닦았습니다 협력 업체

큰 이미지 :  두 배 측은 Semicondutor 웨이퍼 1sp 2sp 10X10mm GGG 수정같은 기질 칩을 닦았습니다

제품 상세 정보:

원래 장소: 중국
브랜드 이름: zmsh
모델 번호: GGG 웨이퍼

결제 및 배송 조건:

최소 주문 수량: 10pcs
가격: by case
포장 세부 사항: 100 급료 청정실에 있는 애완 동물 영화
배달 시간: 1-4weeks
지불 조건: 웨스턴 유니온, T/T
공급 능력: 500pcs/month
Contact Now
상세 제품 설명
자료: GGG 단결정 기질 산업: semicondutor 웨이퍼
응용 프로그램: 반도체 기질, 지도된 칩, 광학 유리 창, 장치 기질 두께: 0.1-1mm
크기: 10x10mm 정위: 100,111

GGG 기질, 10X10mm 작은 정연한 산화아연 웨이퍼, 다른 오리엔테이션에 있는 5x5mm GGG 기질, 가돌리늄 갈륨 석류석 GGG Gd3Ga5012 결정 기질

--------------------------------------------------------------------------------------------------------------

가돌리늄 갈륨 석류석 (GGG, Gd3개의5O12)는 자석발전기 광학과 마이크로파 기질입니다.

아주 중요한적외선 광학적인 절연체를 위한 제일 기질 물자 (1.3와 1.5um)입니다,

광 통신에 있는 장치. 그것은 복굴절 부속 플러스 GGG 기질에 YIG 또는 큰 영화로 만듭니다. 또한 GGG는 마이크로파 절연체와 다른 장치를 위한 중요한 기질입니다. 그것의 육체, 기계 및 화학 재산은 전부 위 신청을 위해 좋습니다.



가돌리늄 갈륨 석류석 (GGG)는 자석발전기 광학적인 영화를 위해 광학에 있는 (YIG 박막 또는 큰) 특별한 기질 이용됩니다.



제품 유형: 가돌리늄 갈륨 석류석 (Gd3Ga5012) 수정같은 기질
제품 설명: 가돌리늄 갈륨 석류석 (GGG)는 자석발전기 광학적인 영화를 위해 광 통신 기구, YIG에 있는 (YIG 박막 또는 큰) 특별한 기질 이용됩니다 또는 큰 영화는 1.3이고 다른 수정같은 오리엔테이션 GGG 단 하나 결정 기질의 광학적인 절연체 핵심 성분의 1.5에는 그런 격자 일치를 가진 제일 영화가 있을지도 모르곱니다 GGG에는 좋은 육체를의 기계적 성질 및 화학 켜쌓기 자람 영화의 성공을 지키기 위하여 안정성이, 있습니다. 또한 제일 마이크로파 절연체 기질 물자를 만들고 있는 동안 GGG.
기술적인 모수:
기본적인 재산
결정 구조 입방체: a = 12.376 Å
Mp 1800년 o C
조밀도 7.09g/cm 3
경도 6.5 mohs
굴절률 1.95
수정같은 순수성 > 99.99%
결정 성장 방법 Czochralski 방법
결정 성장의 방향 <111>
명세:

표준 규격 GGG 기질

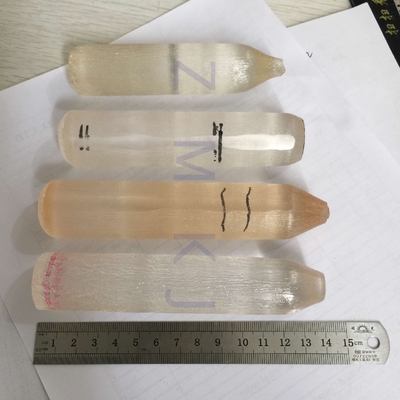

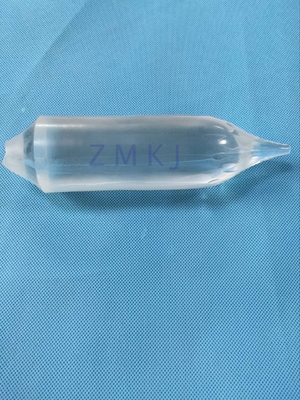

최대 수정같은 크기: Ø 30 x 100개 mm

표준 칩 크기: 방향 <111> ± 0.5 o; Ø 30X 0.5 mm,

10 x 10 x 0.5 mm는 코피 던짐 또는 두 배 던짐 ra를 골라냅니다 <5>

주: 당신은 고객 필요에 따라 특별한 크기 및 기질의 방향을 제공할 수 있습니다.

기준 포장: 1000 청정실, 청결한 부대 100





웨이퍼를 위한 명세

직경/크기 aa28-aa35mm
간격 0.5mm/customization
오리엔테이션 <100><110><111>
표면/뒤 닦/랩 polishi

우리 공장은 GGG (Gd3Ga5O12) 수정같은 웨이퍼를 제조할 수 있습니다

직경/크기 φ28-φ35mm

간격 0.5mm/customization
오리엔테이션 <100><110><111>

표면/뒤에게 닦고는/닦는 랩/닦기

RZ < 0="">

TTV <5um>



두 배 측은 Semicondutor 웨이퍼 1sp 2sp 10X10mm GGG 수정같은 기질 칩을 닦았습니다

우리의 회사에 관하여

ZMKJ. 중국 제일 시인 상해 시에서 위치를 알아냅니다, 우리 공장은 성장한 수정같은 몸을 소유하는 것을 가지고 있습니다. 우리는 전문화하고 웨이퍼, 기질로 다양한 물자 가공을 custiomized
전자공학, 광학, 광전자공학 및 다른 많은 분야에서 널리 이용되는 광학 유리 parts.components.
우리는 또한 많은 국내와 해외 대학, 연구소를 바싹 사용하고 있습니다
그리고 회사는 그들의 연구 및 개발 프로젝트를, 주문을 받아서 만들어진 제품과 서비스를 제공합니다. 우리의 좋은 reputatiaons 옆에 우리의 모든 고객을 가진 협력의 좋은 관계 유지에 우리의 시각입니다.



웨이퍼의 가공 단계



두 배 측은 Semicondutor 웨이퍼 1sp 2sp 10X10mm GGG 수정같은 기질 칩을 닦았습니다FAQ –

포장 – Logistcs
Worldhawk는 각각을 포장의 세부사항, 정전기 방지 청소, 충격 요법 염려합니다.

제품의 양 그리고 모양에 따르면, 우리는 다른 포장 과정을 가지고 갈 것입니다!

두 배 측은 Semicondutor 웨이퍼 1sp 2sp 10X10mm GGG 수정같은 기질 칩을 닦았습니다

Q: 당신은 무엇 근수와 비용을 공급할 수 있습니까?
(1) 우리는 FOB에 의하여 DHL, 페더럴 익스프레스, TNT, UPS, EMS, SF 및 등을 받아들입니다.

Q: 배달 시간은 무엇입니까?
(1) 공 렌즈 파월 렌즈 및 겨냥틀 렌즈와 같은 표준 제품을 위해:
재고목록을 위해: 납품은 순서 후에 5 평일입니다.
주문을 받아서 만들어진 제품을 위해: 납품은 순서 후에 2 3 주당 노동시간입니다.

Q: 지불하는 방법?
100%T/T, Paypal, 서쪽 조합, MoneyGram, 안전한 지불 및 무역

에 그리고 등등… 보험 Alibaba.

Q: MOQ는 무엇입니까?
(1) 재고목록을 위한, MOQ는 10pcs입니다.
(2) 주문을 받아서 만들어진 제품을 위한, MOQ는 10pcs-30pcs입니다.
