2inch 3inch Dia100m 4H-N Type Silicon Carbide Wafer Production Grade For Semiconductor Device

반도체 소자를 위한 2inch 3inch Dia100m 4H-N 유형 실리콘 탄화물 웨이퍼 생산 급료

  • 하이 라이트

    실리콘 탄화물 기질

    ,

    sic 기질

  • 재료
    sic 결정
  • 산업
    반도체 웨이퍼
  • 애플리케이션
    , 장치 지도되는, 반도체 파워일렉트로닉스, 5G
  • , 녹색 파란, 백색
  • 타입
    4H, 6H는, 진한 액체로 처리한, 높은 순수성 진한 액체로 처리했습니다
  • 원래 장소
    중국
  • 브랜드 이름
    zmkj
  • 모델 번호
    4inch--N, 4H-semi
  • 최소 주문 수량
    1PCS
  • 가격
    by required
  • 포장 세부 사항
    , 단 하나 웨이퍼 콘테이너의 카세트에서 종류 100 청정실 환경에서 포장하는
  • 배달 시간
    10~20일
  • 공급 능력
    100pcs/months

반도체 소자를 위한 2inch 3inch Dia100m 4H-N 유형 실리콘 탄화물 웨이퍼 생산 급료

4 인치 dia100m 4H-N 타입 생산 등급 가상 등급 SiC 기판, 반도체 디바이스를 위한 실리콘 카바이드 기판,



적용 분야



1 고주파와 고전력 전자 장치 쇼트키 다이오드,



    접합형 전기 분해 효과 트랜지스터, BJT, 핀, 다이오드, IGBT, MOSFET



2개의 광 전자 장치 : 주로 GaN/SiC 청색 LED 기판 물질 (GaN/SiC) LED에 사용했습니다



아드밴티지먼트

오우 낮은 격자 부정합
오우 고열 전도성
오우 저 전력 소모
오우 우수한 과도 특성
오우 하이 밴드 갭





탄화규소 실리콘 탄소 결정 기판 웨이퍼 탄화규소

탄화규소 물질 특성


상품 이름 : 탄화규소 (SiC) 결정 기판
제품 설명 : 2-6inch
기술적인 매개 변수 :
셀 구조 6 각형입니다
격자 상수 = 3.08 A c = 15.08 A
우선 사항 ABCACB (6H)
성장법 유기 금속 CVD 법
방향 성장 축선 또는 부분적 (0001) 3.5'
끝마무리 Si 표면 폴리싱
밴드갭 (간접적인) 2.93 eV
도전성 타입 엔 또는 세이미, 고순도
저항률 0.076 옴-센티미터
유전율 E (11) = E (22) = 9.66 E (33) = 10.33
300K에 있는 열전도율 5 W / 센티미터. K
견고성 9.2 모스
상술 : dia2 x0.33mm, dia2 x0.43mm,dia2"x1mmt, 10x5mm 단일 행정 또는 이중 드로우인 10x10mm, Ra를 반 절연하는 6H n형 4H n형 <10a>
표준 패키징 : 1000년은 방, 100개의 깨끗한 가방 또는 단일 박스 패키징을 청소합니다



2. 표준의 기판 사이즈

4 인치 직경 탄화규소 (SiC) 기판 상술

등급 제로 MPD 등급 생산 등급 조사 등급 가짜 등급
지름 100.0 mm±0.5 밀리미터
두께 350 μm±25μm (또한 200-500um 두께는 괜찮습니다)
웨이퍼 방향 축 이탈 : 주축 위의 <1120> 4H-N/4H-SI를 위한 4.0' ±0.5를 향하여' : <0001> 6H-N/6H-SI/4H-N/4H-SI를 위한 ±0.5'
마이크로파이프 비중 ≤1 cm-2 ≤5 cm-2 ≤15 cm-2 ≤50 cm-2
저항률 4H-N 0.015~0.028 Ωocm
6H-N 0.02~0.1 Ωocm
4/6H-SI ≥1E5 Ω·cm
1차 플래트와 길이 {10-10}±5.0', 32.5 mm±2.0 밀리미터
2차 플래트 길이 18.0mm±2.0 밀리미터
2차 플래트 배향 실리콘 페이스 업 : 90' CW. 중요한 플랫 ±5.0'으로부터
에지 배제 3 밀리미터
TTV / 활 /Warp ≤15μm /≤25μm /≤40μm
거칠기 CMP Ra≤0.5 nm, Ra≤1 nm을 닦습니다
고강도 빛에 의한 결함 어떤 것 1 허락된, ≤2 밀리미터 점진적 길이 ≤ 10 밀리미터가 length≤2mm을 선발합니다
고강도 빛에 의한 마법 플레이트 누적 면적 ≤1% 누적 면적 ≤1% 누적 면적 ≤3%
고강도 빛에 의한 폴리타입 지역 어떤 것 누적 면적 ≤2% 누적 면적 ≤5%
고강도 빛에 의한 스크래치 1×wafer 지름 점진적 길이에 대한 3 스크래치 1×wafer 지름 점진적 길이에 대한 5 스크래치 1×wafer 지름 점진적 길이에 대한 5 스크래치
가장 자리 칩 어떤 것 각각 3 허락된, ≤0.5 밀리미터 각각 5 허락된, ≤1 밀리미터
고강도 빛에 의한 오염 어떤 것

SIC 웨이퍼와 잉곳 2-6inch와 다른 주문 제작된 사이즈   또한 제공될 수 있습니다.

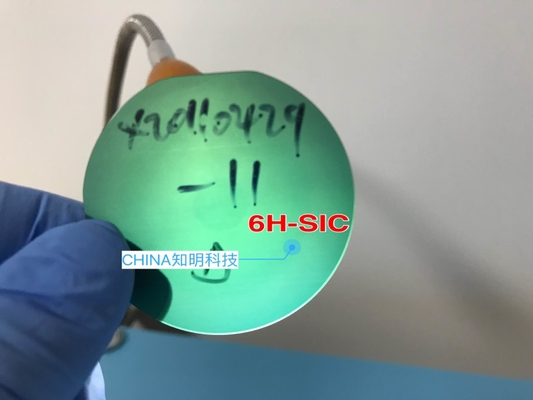

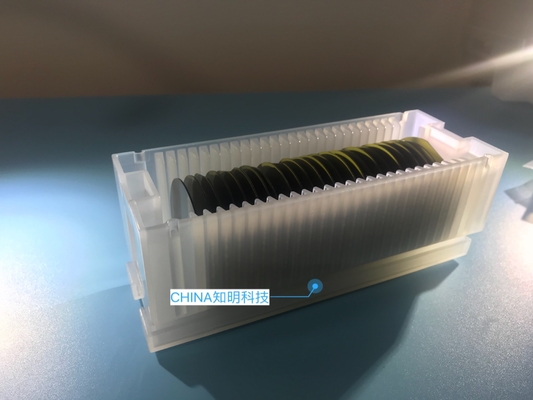

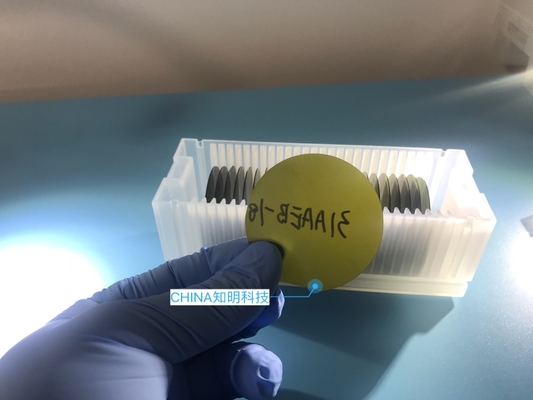

3.전에 택배 물의 그림

반도체 소자를 위한 2inch 3inch Dia100m 4H-N 유형 실리콘 탄화물 웨이퍼 생산 급료 0반도체 소자를 위한 2inch 3inch Dia100m 4H-N 유형 실리콘 탄화물 웨이퍼 생산 급료 1

반도체 소자를 위한 2inch 3inch Dia100m 4H-N 유형 실리콘 탄화물 웨이퍼 생산 급료 2

배달 & 소포

반도체 소자를 위한 2inch 3inch Dia100m 4H-N 유형 실리콘 탄화물 웨이퍼 생산 급료 3
