반도체 아니오 도핑된 SiC 기판 고열 전도성

원래 장소 중국
브랜드 이름 zmkj
모델 번호 4h 세미인 6h 엔
제품 상세정보
재료:
SiC 크리스털
산업:
반도체 웨이퍼
애플리케이션:
주도한 반도체, 장치, 전력 electronics,5G
색:
푸르고 녹색이고 하얗습니다
타입:
4H,6H, DOPED, 어떤 도핑된 고순도
하이 라이트:

어떤 도핑된 실리콘 카바이드 기판

,

어떤 도핑된 SiC 기판

,

반도체 SiC 기판

제품 설명

4 인치 dia100m 4H-N 타입 생산 등급 가상 등급 SiC 기판, 반도체 디바이스를 위한 실리콘 카바이드 기판,

4h 세미 4h-N 주문 제작된 스퀘어 형상은 원문대로 웨이퍼로 만듭니다





적용 분야



1 고주파와 고전력 전자 장치 쇼트키 다이오드,



  접합형 전기 분해 효과 트랜지스터, BJT, 핀, 다이오드, IGBT, MOSFET



2개의 광 전자 장치 : 주로 GaN/SiC 청색 LED 기판 물질 (GaN/SiC) LED에 사용했습니다



아드밴티지먼트

오우 낮은 격자 부정합
오우 고열 전도성
오우 저 전력 소모
오우 우수한 과도 특성
오우 하이 밴드 갭





탄화규소 실리콘 탄소 결정 기판 웨이퍼 탄화규소

탄화규소 물질 특성


상품 이름 : 탄화규소 (SiC) 결정 기판
제품 설명 : 2-6inch
기술적인 매개 변수 :
셀 구조 6 각형입니다
격자 상수 = 3.08 A c = 15.08 A
우선 사항 ABCACB (6H)
성장법 유기 금속 CVD 법
방향 성장 축선 또는 부분적 (0001) 3.5'
끝마무리 Si 표면 폴리싱
밴드갭 (간접적인) 2.93 eV
도전성 타입 엔 또는 세이미, 고순도
저항률 0.076 옴-센티미터
유전율 E (11) = E (22) = 9.66 E (33) = 10.33
300K에 있는 열전도율 5 W / 센티미터. K
견고성 9.2 모스
상술 : dia2 x0.33mm, dia2 x0.43mm,dia2"x1mmt, 10x5mm 단일 행정 또는 이중 드로우인 10x10mm, Ra를 반 절연하는 6H n형 4H n형 <10a>
표준 패키징 : 1000년은 방, 100개의 깨끗한 가방 또는 단일 박스 패키징을 청소합니다



2. 표준의 기판 사이즈

4 인치 직경 탄화규소 (SiC) 기판 상술

등급 제로 MPD 등급 생산 등급 조사 등급 가짜 등급
지름 100.0 mm±0.5 밀리미터
두께 350 μm±25μm (또한 200-500um 두께는 괜찮습니다)
웨이퍼 방향 축 이탈 : 주축 위의 <1120> 4H-N/4H-SI를 위한 4.0' ±0.5를 향하여' : <0001> 6H-N/6H-SI/4H-N/4H-SI를 위한 ±0.5'
마이크로파이프 비중 ≤1 cm-2 ≤5 cm-2 ≤15 cm-2 ≤50 cm-2
저항률 4H-N 0.015~0.028 Ωocm
6H-N 0.02~0.1 Ωocm
4/6H-SI ≥1E5 Ω·cm
1차 플래트와 길이 {10-10}±5.0', 32.5 mm±2.0 밀리미터
2차 플래트 길이 18.0mm±2.0 밀리미터
2차 플래트 배향 실리콘 페이스 업 : 90' CW. 중요한 플랫 ±5.0'으로부터
에지 배제 3 밀리미터
TTV / 활 /Warp ≤15μm /≤25μm /≤40μm
거칠기 CMP Ra≤0.5 nm, Ra≤1 nm을 닦습니다
고강도 빛에 의한 결함 어떤 것 1 허락된, ≤2 밀리미터 점진적 길이 ≤ 10 밀리미터가 length≤2mm을 선발합니다
고강도 빛에 의한 마법 플레이트 누적 면적 ≤1% 누적 면적 ≤1% 누적 면적 ≤3%
고강도 빛에 의한 폴리타입 지역 어떤 것 누적 면적 ≤2% 누적 면적 ≤5%
고강도 빛에 의한 스크래치 1×wafer 지름 점진적 길이에 대한 3 스크래치 1×wafer 지름 점진적 길이에 대한 5 스크래치 1×wafer 지름 점진적 길이에 대한 5 스크래치
가장 자리 칩 어떤 것 각각 3 허락된, ≤0.5 밀리미터 각각 5 허락된, ≤1 밀리미터
고강도 빛에 의한 오염 어떤 것

SIC 웨이퍼와 잉곳 2-6inch와 다른 주문 제작된 사이즈   또한 제공될 수 있습니다.

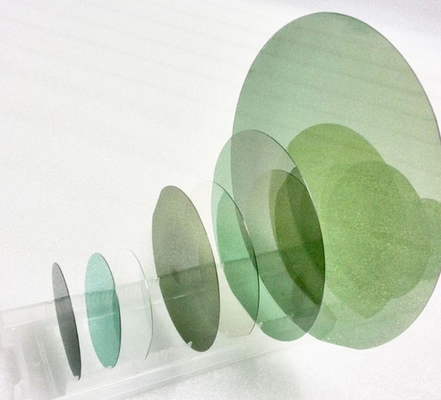

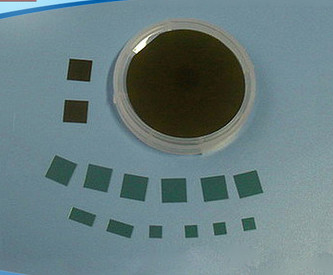

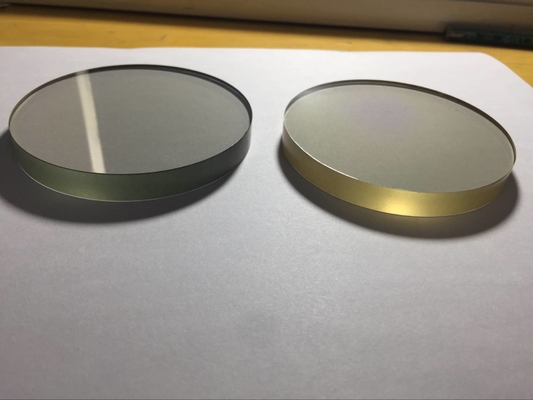

3.전에 택배 물의 그림

반도체  아니오 도핑된 SiC 기판 고열 전도성 0반도체  아니오 도핑된 SiC 기판 고열 전도성 1

반도체  아니오 도핑된 SiC 기판 고열 전도성 2반도체  아니오 도핑된 SiC 기판 고열 전도성 3



반도체  아니오 도핑된 SiC 기판 고열 전도성 4

FAQ

큐 : 주력 상품으로 뭐가 있죠?

한 :반도체 웨이퍼와 광학렌즈, 거울, 기간, 필터, 프리즘

큐 : 오랫동안 당신의 배달 시간은 어떻습니까?

한 : 맞춘 제조하는 optics.except 주식 것 또는 약간의 특별한 광학을 위한 한 달이 유치 우편 시간에 있습니다.

큐 : 당신은 샘플을 제공합니까 ? 그것이 자유롭거나 여분입니까 ?

한 : 맞춘 제조 샘플이 자유롭지 않은 반면에, 당신의 요구로서 주가 광학을 가지고 있다면 우리가 무료샘플을 제공할 수 있습니다.

큐 :당신의 MOQ가 무엇입니까 ?

MOQ가 당신이 큰 다이멘션에서 요소를 필요로 하면 단지 한 조각일 수 있었던 반면에, MOQ가 대부분의 웨이퍼 또는 렌즈를 위한 10 PC입니다.

큐 : 당신의 결제 조건이 무엇입니까 ?

T/T,L/C,VISA,Paypal,Alipay 또는 협상.
